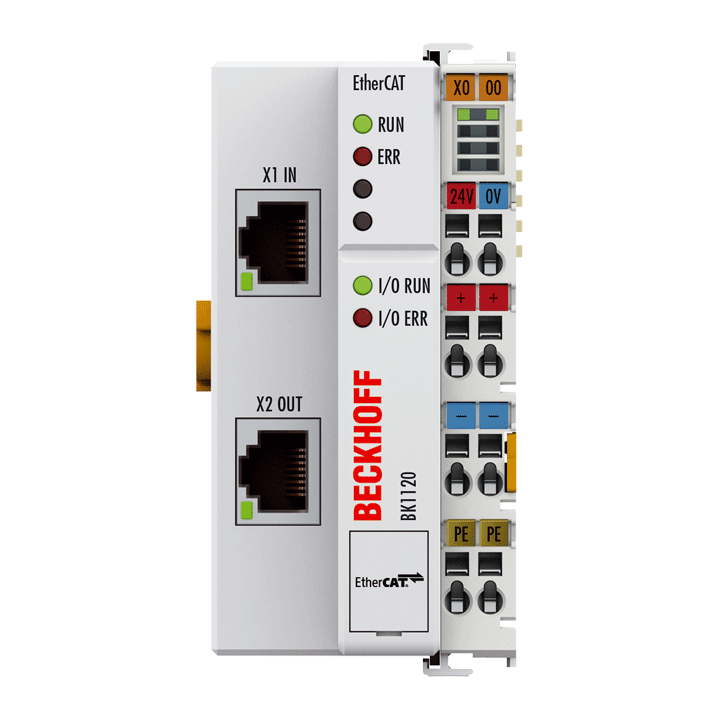

Beckhoff BK1120 EtherCAT Bus Kuplörü, standart Bus Terminalleri için
BK1120 EtherCAT Kuplörü, fieldbus seviyesindeki EtherCAT protokolü ile Bus Terminalleri arasındaki bağlantıdır. Bağlayıcı, geçen telgrafları Ethernet 100BASE-TX'ten dahili, fieldbus'tan bağımsız terminal veriyoluna dönüştürür. Bir istasyon, bir kuplör ve 64 adede kadar Bus Terminali artı bir veriyolu ucu terminalinden oluşur. EtherCAT sisteminin proses görüntüsü otomatik olarak atanır. 255'e kadar Bus Terminali, K-Bus uzantısı ile bağlanabilir.
Özel özellikler:
- Bağlantı teknolojisi: 2 x RJ45 soket
- Bağlantı uzunlukları: 100 m'ye kadar
- EtherCAT protokolünü Bus Terminallerine bağlar
BK1120'nin iki RJ45 soketi vardır. Üst Ethernet arayüzü, bağlayıcıyı ağa bağlamak için kullanılır; alt soket, aynı segmentteki diğer EtherCAT cihazlarının isteğe bağlı olarak bağlanmasına hizmet eder.
Her biri 24 V DC olan sistem ve saha beslemesi doğrudan kuplörde sağlanır. Ekli Bus Terminalleri, sağlanan sistem voltajından iletişim için gerekli akımla sağlanır. Saha beslemesi, 10 A'ya kadar güç kontakları aracılığıyla ayrı G / Ç bileşenlerine iletilir. EtherCAT ağında, EK1120 kuplörü Ethernet sinyal aktarım bölümünde (100BASE-TX) herhangi bir yere kurulabilir - doğrudan değiştirmek. EK9000 ve EK1000 kuplörleri şalterde kullanıma uygundur.
| System data | EtherCAT | BK1120 |
|---|---|
| Number of I/O stations | 65,535 |
| Number of I/O points | depending on controller |
| Data transfer medium | Ethernet/EtherCAT Cat.5 cable |
| Max. cable length | 100 m (100BASE-TX) |
| Data transfer rates | 100 Mbit/s |
| Data transfer time | 0.01 ms in the case of 10 modules for 32 bit inputs and outputs each (without K-bus run-time) |
| Technical data | BK1120 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 1024 byte input and 1024 byte output |
| Configuration possibility | via KS2000 or EtherCAT (ADS) |
| Bus interface | 2 x RJ45 |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | approx. 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/Ethernet) |
| Distance between stations | 100 m (100BASE-TX) |
| Weight | approx. 150 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
