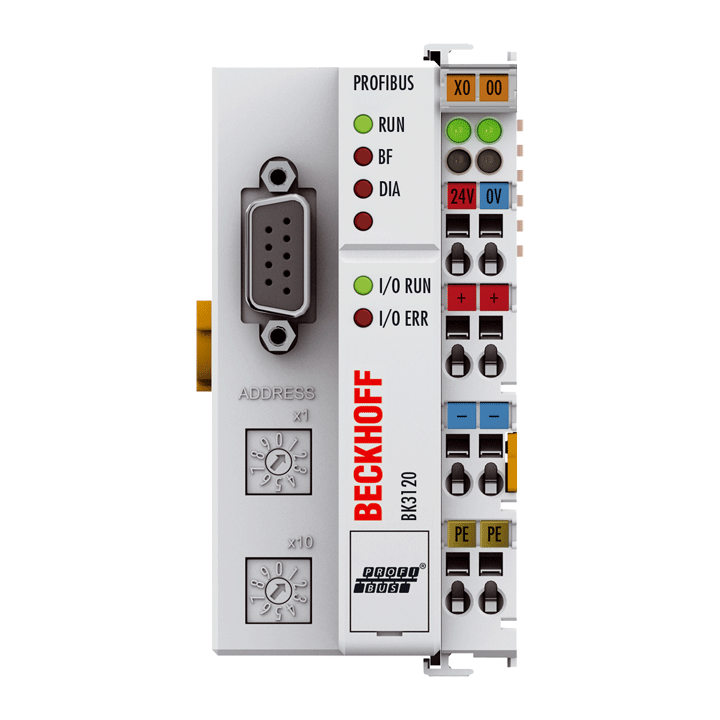

Beckhoff BK3120 PROFIBUS "Ekonomi Plus" Bus Bağlayıcı
"Ekonomi plus" versiyonu, mevcut PROFIBUS Veri Yolu Birleştiricisi BK3xx0 serisini genişletir. K-bus uzatma teknolojisi, 255 adede kadar uzamsal olarak dağıtılmış Bus Terminalinin bir Bus Coupler'a bağlanmasına izin verir. BK3120, otomasyon gereksinimlerini karşılamak için tasarlanmıştır. PROFIBUS protokolleri, DP modunda daha fazla kullanıcı verisi aktarabilmek için FMS işlemini atlar; bu, bu Bus Coupler tipi için 128 bayt giriş ve 128 bayt çıkış olabilir. BK3120, PROFIBUS DP V1 hizmetlerini içerir. Bu hizmetler, örneğin parametrelendirmeyi değiştirmek veya analog Bus Terminalleri için sınır değerlerini ayarlamak / düzeltmek için Bus Coupler yazmacına ve karmaşık Bus Terminallerine doğrudan erişime izin verir.
12 Mbaud'a kadar Baud hızları, Bus Coupler tarafından otomatik olarak tanınır ve iletim hızının belirli teknik sürecin ihtiyaçlarını karşılayacak şekilde uyarlanmasına olanak tanır.
| System data | PROFIBUS | BK3120 |
|---|---|
| Number of I/O stations | 100 with repeater |
| Number of I/O points | approx. 6,000, depending on the master |
| Data transfer medium | shielded copper cable, 2 x 0.25 mm² |
| Max. cable length | 1,200 m 1,000 m 400 m 200 m 100 m |
| Data transfer rates | 9.6/19.2/93.75 kbaud 187.5 kbaud 500 kbaud 1,500 kbaud …3, 6, 12 Mbaud |
| Technical data | BK3120 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 128 byte input and 128 byte output |
| Data transfer rates | automatic detection up to 12 Mbaud |
| Bus interface | 1 x D-sub 9-pin socket with shielding |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 170 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, GL, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
