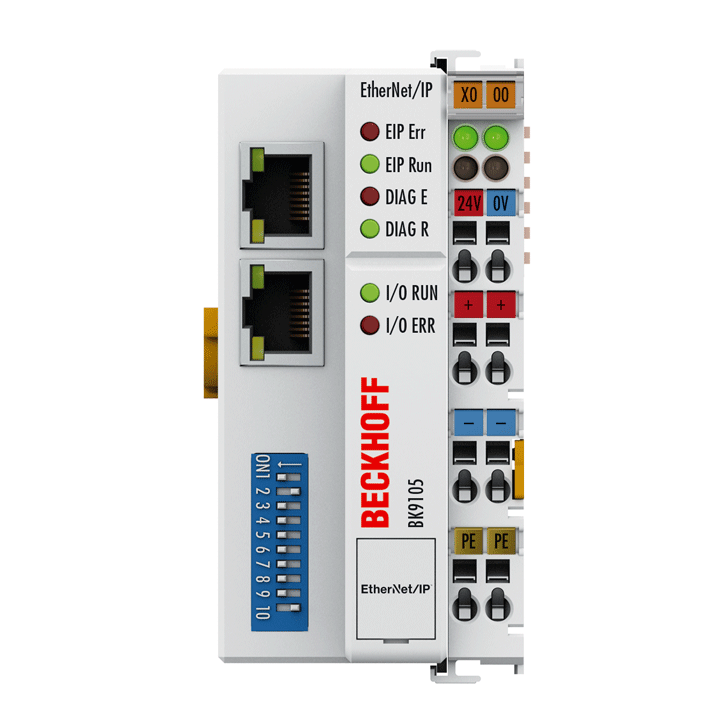

Beckhoff BK9105 EtherNet / IP Bus Kuplörü
BK9105 Bus Coupler, EtherNet / IP'yi modüler, genişletilebilir elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Kuplör, 1 ila 64 terminal (K-bus uzatmalı 255) ve bir uç terminalden oluşur.
Bus Coupler, bağlı olduğu terminalleri tanır ve giriş ve çıkışların proses görüntüsünün kelimelerine atamasını otomatik olarak gerçekleştirir. BK9105 Bus Kuplör, 10 Mbit / s ve 100 Mbit / s Ethernet'i destekler. Bağlantı normal RJ45 konektörleri üzerinden yapılır. IP adresi DIP anahtarı üzerinde ayarlanır (serbestçe seçilebilen bir başlangıç adresine ofset). DHCP'li ağlarda (mantıksal IP adresinin fiziksel düğüm adresine [MAC-ID] tahsisi için bir hizmet) Bus Coupler, IP adresini DHCP sunucusundan alır.
BK9105, 3 bağlantı noktalı bir anahtar içerir. İki bağlantı noktası RJ45 konektörlerinde harici olarak çalışır ve kullanılabilir. G / Ç istasyonları böylece klasik yıldız topolojisi yerine bir hat topolojisi ile yapılandırılabilir. Birçok uygulamada bu, kablolama işçiliğini ve kablolama maliyetlerini önemli ölçüde azaltır. İki manşon arasındaki maksimum mesafe 100 m'dir. 20 adede kadar BK9105 Bus Kuplörü kademelendirilebilir, böylece maksimum 2 km hat uzunluğu elde edilebilir.
Ethernet / IP, ODVA'nın (Open DeviceNet Vendor Association) Endüstriyel Ethernet standardıdır. Ethernet / IP, Ethernet TCP / IP'ye dayanır ve UDP / IP - IP, Endüstriyel Protokol anlamına gelir. Esasen, ControlNet ve DeviceNet'te kullanılan CIP (Ortak Endüstriyel Protokol) Ethernet TCP / IP ve UDP / IP'ye taşındı.
| System data | EtherNet/IP | BK9105 |
|---|---|
| Number of I/O stations | only limited by IP addresses |
| Number of I/O points | depending on controller |
| Data transfer medium | 4 x 2 twisted pair copper cable; category 3 (10 Mbit/s), category 5 (100 Mbit/s) |
| Distance between stations | 100 m between hub/switch and Bus Coupler or between Bus Coupler and Bus Coupler |
| Data transfer rates | 100 Mbit/s |
| Topology | line or star wiring |
| Cascading | up to 20 BK9105 or max. line length 2 km |
| Technical data | BK9105 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 492 byte input and 492 byte output |
| Digital peripheral signals | 3,936 inputs/outputs |
| Analog peripheral signals | 122 inputs/outputs |
| Protocol | EtherNet/IP |
| Configuration possibility | via KS2000 |
| Data transfer rates | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Bus interface | 2 x RJ45 (2-channel switch) |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 170 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
