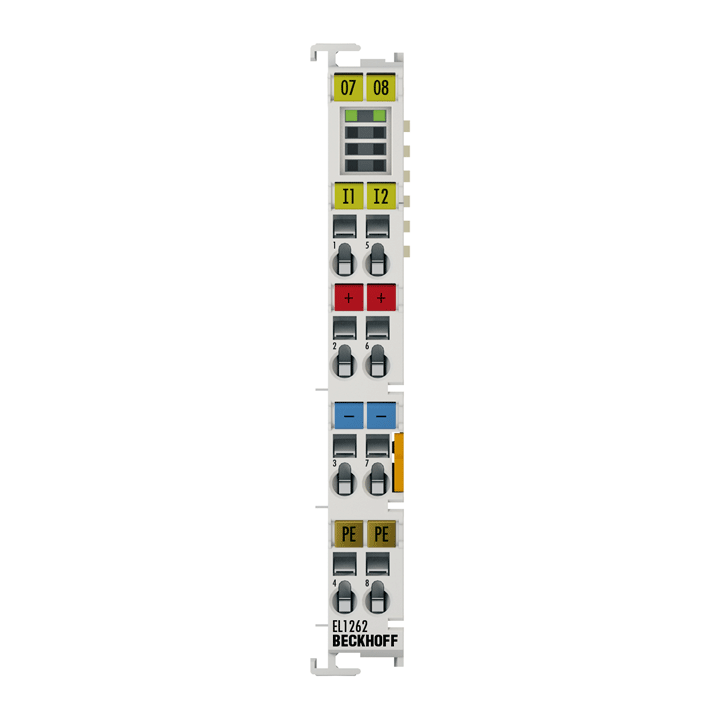

Beckhoff EL1262 2 Kanallı Yüksek Hızla Örneklemeli Dijital Giriş Terminali
EL1262 dijital giriş terminali, proses seviyesinden hızlı ikili 24 V kontrol sinyallerini alır ve bunları elektriksel olarak izole edilmiş bir biçimde kontrolöre iletir. EtherCAT Terminali, sinyal durumlarını ışık yayan diyotlar aracılığıyla gösteren iki kanala sahiptir. Sinyaller, veriyolu döngü süresinin (veriyolu döngüsü başına n mikro döngü) yapılandırılabilir, tam sayı katları (yüksek hızda örnekleme faktörü: n) ile örneklenir. Her mikro döngü için, EtherCAT Terminali bir sonraki veri yolu döngüsü sırasında toplu olarak aktarılan bir işlem veri bloğu oluşturur. Terminalin zaman tabanı, dağıtılmış saatler aracılığıyla diğer EtherCAT cihazlarıyla tam olarak senkronize edilebilir. Bu XFC prosedürü, dijital giriş sinyallerinin zamansal çözünürlüğünün veri yolu döngü süresinin n katına çıkarılmasını sağlar.
Özel özellikler:
- Çok düşük giriş gecikmesi nedeniyle özellikle hızlı sinyaller için uygundur
- Dağıtılmış saatler aracılığıyla senkronize çalışma XFC teknolojisi mümkün
- Yüksek hızda örnekleme yoluyla bir proses verisinin çoklu örneklenmesi
| Technical data | EL1262, ES1262 |
|---|---|
| Connection technology | 4-wire |
| Specification | similar to EN 61131-2, type 3, "0”: -3…5 V DC, "1”: 11…30 V DC, typ. 3 mA input current |
| Number of inputs | 2 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| "0” signal voltage | -3…+5 V (EN 61131-2, type 3) |
| "1” signal voltage | 11…30 V (EN 61131-2, type 3) |
| Input current | typ. 3.0 mA |
| Input filter | typ. < 1 µs |
| Oversampling/multi-timestamping factor | n = integer multiple of the cycle time, 1…1000, see documentation |
| Precision of timestamp in the terminal | 10 ns (+ input delay) |
| Distributed clock precision | << 1 µs |
| Sampling rate | max. 1 Msample/s |
| Distributed clocks | yes |
| Current consumption power contacts | typ. 20 mA + load |
| Current consumption E-bus | typ. 70 mA |
| Electrical isolation | 500 V (E-bus/field potential) |
| Bit width in the process image | n x 2 inputs + 64 bit CycleCounter/latch |
| Special features | oversampling |
| Weight | approx. 55 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
