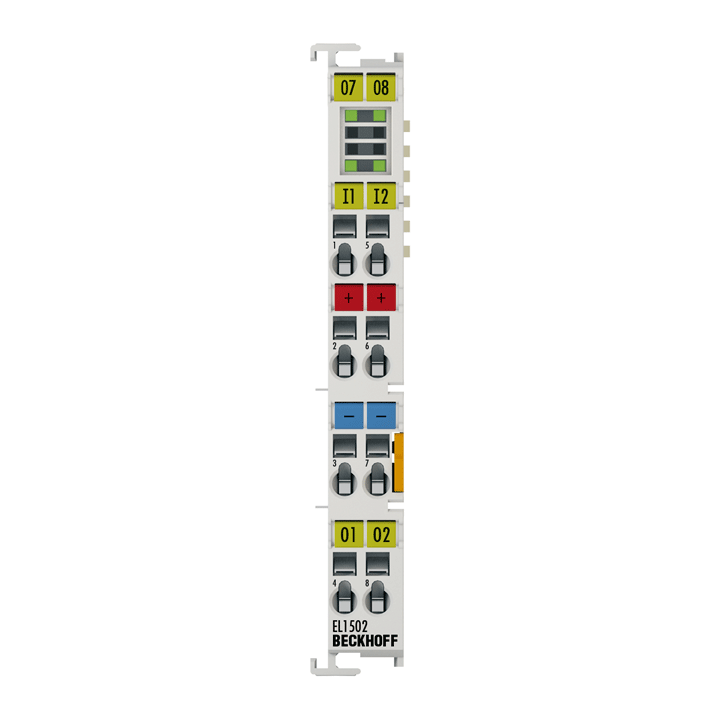

Beckhoff EL1502 Up/Down Sayıcı 24 V DC, 100 kHz
EL1502 EtherCAT Terminali bir yukarı / aşağı sayıcıdır ve sayaç değerini elektriksel olarak yalıtılmış bir biçimde üst düzey otomasyon cihazına iletir. Tek kanallı yukarı / aşağı sayaç (32 bit) olarak kullanıldığında, darbe, saat girişi aracılığıyla ayarlanır; sayma yönü U / D girişi aracılığıyla belirlenir. Ayrıca giriş, sayacı tetiklemek için bir geçit girişi olarak da kullanılabilir. 2 sayaçlı modda, yukarı veya aşağı sayaçlar olarak parametrelendirilebilen iki ayrı sayaç mevcuttur (Saat ve Saat1 girişleri). Girişlerin ve çıkışların sinyal durumu, ışık yayan diyotlarla gösterilir. Her iki çıkış da sayaç durumuna göre anahtarlanır, böylece saha cihazları için hızlı kontrol sinyalleri olarak kullanılabilirler. EL1502 cihazı, dağıtılmış saatler işlevini destekler. Bu, sayacın sabit aralıklarla okunabileceği anlamına gelir (DC doğruluğu << 1 µs).
Özel özellikler:
- 100 kHz'e kadar sayma frekansları ile hızlı sayma görevleri için uygun
- Bir yukarı ve aşağı sayaç veya iki ayrı yukarı veya aşağı sayaç
- Dağıtılmış saatler aracılığıyla senkronize çalışma XFC teknolojisi mümkün
| Technical data | EL1502, ES1502 |
|---|---|
| Connection technology | 1 x up/down counter, 2 x up or down counter |
| Specification | EN 61131-2, type 1, "0”: < 5 V DC, "1”: > 15 V DC, typ. 5 mA |
| Number of counters | 1 or 2 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| "0” signal voltage | -3…+5 V (EN 61131-2, type 1) |
| "1” signal voltage | 15…30 V (EN 61131-2, type 1) |
| Input current | typ. 5 mA (EN 61131-2, type 1) |
| Counting frequency | max. 100 kHz |
| Distributed clocks | yes |
| Max. output current | 24 V/0.5 A (short-circuit proof) per channel |
| Current consumption power contacts | typ. 14 mA + load |
| Current consumption E-bus | typ. 130 mA |
| Counter depth | 32 bit |
| Electrical isolation | 500 V (E-bus/field potential) |
| Configuration | no address setting, configuration via the EtherCAT master |
| Special features | set counters, switch outputs |
| Weight | approx. 50 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
