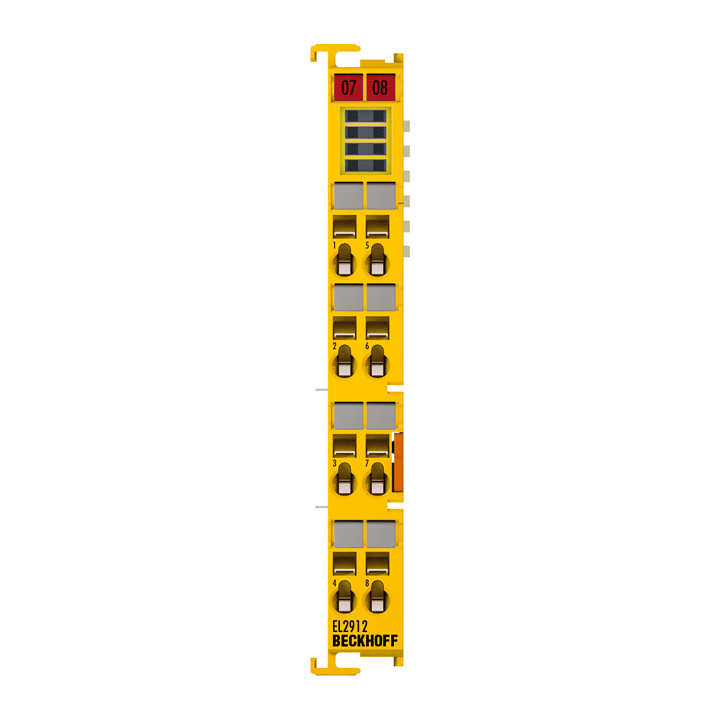

Beckhoff EL2912 2 Kanallı Dijital Çıkış Terminali
0 - Yorum
Kategori
Marka
Stok Kodu
273700
Garanti Süresi
24 Ay
Fiyat
693,19 EUR + KDV
* 8.844,44 TL den başlayan taksitlerle!
32.441,40 TL
43.255,20 TL
%25
Beckhoff EL2912 2 Kanallı Dijital Çıkış Terminali
TwinSAFE Mantık, 24 V DC, 2 A
EL2912 TwinSAFE bileşeni, bir dijital çıkış terminalidir. 2 A'ya kadar arızaya karşı emniyetli iki çıkışı vardır. Çıkışlar, FSoE aracılığıyla TwinSAFE Logic özellikli bir bileşen tarafından kontrol edilir.
EL2912, işlevselliği ilgili güvenlik gereksinimlerine özel olarak uyarlamak için güvenlik parametrelerine sahiptir. Bu nedenle, örneğin, diğer şeyler arasında çapraz devreleri tespit edebilmek ve uygun şekilde tepki verebilmek için, çıktıların bir testi ince taneciklik ile yapılandırılabilir.
Ek olarak, EL2912 için standart çıkışlar etkinleştirilebilir. Sonuç olarak, karşılık gelen standart çıktılar paralel olarak ve EL2912'nin güvenli çıktıları ile dahili olarak VE ile sağlanır. Bir TwinSAFE Logic tarafından kontrol edilen güvenli çıkış sinyalleri, böylece standart sinyaller için güvenli serbest bırakma sağlar ve bu, daha sonra güvenlik kontrolörü ve FSoE döngüsünden bağımsız olarak güvenlik odaklı olmayan kontrol sistemi tarafından tetiklenebilir. Bu, güvenlik kontrolörünün çıkış için gerekli izni vermesi koşuluyla, çıkışların daha hızlı anahtarlama sürelerine izin verir.
Güvenlik parametreleri doğrudan bileşende saklanmaz, ancak güvenlik uygulaması başlatıldığında TwinSAFE Logic özellikli bir bileşen aracılığıyla giriş terminaline iletilir. Bu, servis prosedürlerini basitleştirir, çünkü bu durumda bileşen kolayca değiştirilebilir. Güvenlikle ilgili parametreler, güvenlik uygulaması yeniden başlatıldığında yeni bileşene aktarılır.
EL2912'nin diğer bir özelliği, EL6910 TwinSAFE Logic'in işlevselliğinin entegrasyonudur. EL2912 böylece herhangi bir zamanda bir güvenlik kontrolörü olarak da kullanılabilir. Bu nedenle, örneğin, çıktı sinyalleri gerçekte çıkmadan önce doğrudan EL2912 üzerinde hazırlanabilir. Fonksiyon aralığı EL6910'unkine karşılık gelir. Bu noktada tek fark, olası güvenli bağlantı sayısının 128 ile sınırlandırılmasıdır. Bunun dışında, yeni nesil güvenlik kontrolörlerinin tüm avantajları kullanılabilir (bkz.EL6910 özelleştirme, artımlı indirme, analog değer işleme vb. ).
Özel özellikler:
- 2 A ile 2 güvenli çıkış
- Entegre TwinSAFE Logic (EL6910'a benzer işlevsellik)
- 128 adede kadar güvenli bağlantı
- Ayrı çıkış kanallarının test darbelerinin ince taneli konfigürasyonu
- Standart çıkışlar, güvenli bir çıkış sinyali ile otomatik ANDing ile etkinleştirilebilir
| Technical data | EL2912 |
|---|---|
| Connection technology | 1-/2-wire |
| Number of outputs | 2 |
| Max. output current | 2 A |
| Protocol | TwinSAFE/Safety over EtherCAT |
| Fault response time | ≤ watchdog time (parameterizable) |
| Current consumption power contacts | load-dependent |
| Current consumption E-bus | typ. 200 mA |
| Installation position | horizontal |
| Safety standard | EN ISO 13849-1:2015 (Cat. 4, PL e) and EN 61508:2010 (SIL 3) |
| Weight | approx. 55 g |
| Protection class | IP 20 |
| Housing data | EL-12-8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
