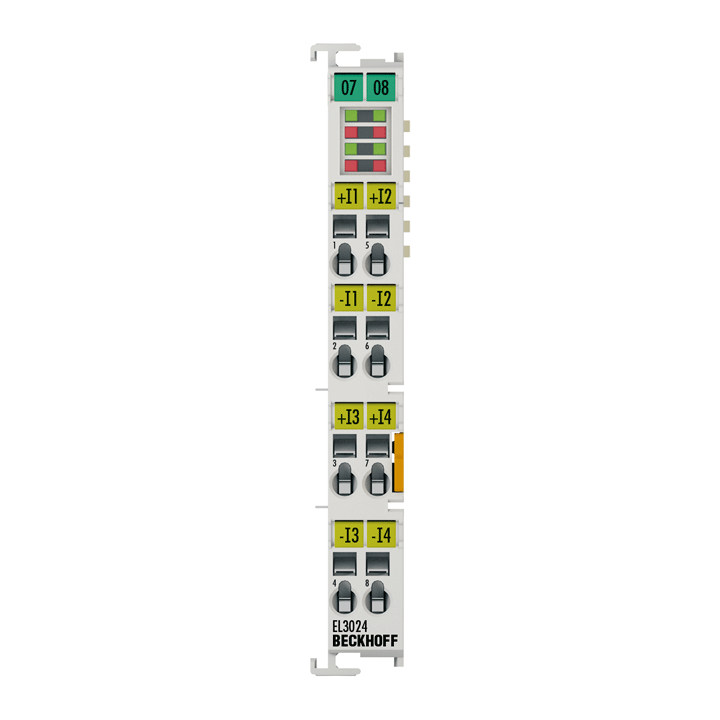

Beckhoff EL3024 4 Kanallı Analog Giriş Terminali 4 - 20 mA
0 - Yorum
Kategori
Marka
Stok Kodu
273701
Garanti Süresi
24 Ay
Fiyat
494,63 EUR + KDV
* 6.311,00 TL den başlayan taksitlerle!
23.148,75 TL
28.935,94 TL
%20
Beckhoff EL3024 4 Kanallı Analog Giriş Terminali 4 - 20 mA
Diferansiyel giriş, 12 bit
EL3024 analog giriş terminali, 4 ila 20 mA aralığındaki sinyalleri işler. Akım, 12 bitlik bir çözünürlüğe dijitalleştirilir ve elektriksel olarak izole edilmiş bir formda, daha yüksek seviyeli otomasyon cihazına iletilir. EtherCAT Terminalinin giriş kanalları diferansiyel girişlere sahiptir ve ortak, dahili bir toprak potansiyeline sahiptir. EL3024, dört kanalı tek bir muhafazada birleştirir. Açık bir uç veya aşırı yük durumu algılanır ve terminal durumu, E-bus aracılığıyla denetleyiciye iletilir. EtherCAT Terminali, sinyal durumunu ışık yayan diyotlar aracılığıyla gösterir. Hata LED'leri bir aşırı yük durumunu ve kopuk bir kabloyu gösterir.
| Technical data | EL3024, ES3024 |
|---|---|
| Number of inputs | 4 (differential) |
| Power supply | via the E-bus |
| Technology | differential input |
| Signal type | differential |
| Signal current | 4…20 mA |
| Distributed clocks | – |
| Internal resistance | typ. 85 Ω + diode voltage |
| Input filter limit frequency | 1 kHz |
| Common-mode voltage UCM | max. 10 V |
| Conversion time | 0.625 ms default setting, configurable, multiplex |
| Resolution | 12 bit (16 bit presentation incl. sign) |
| Measuring error | < ±0.3 % (relative to full scale value) |
| Surge voltage resistance | 35 V DC |
| Electrical isolation | 500 V (E-bus/signal voltage) |
| Current consumption power contacts | – |
| Current consumption E-bus | typ. 130 mA |
| Bit width in the process image | inputs: 16 byte |
| Configuration | no address or configuration setting |
| Special features | standard and compact process image, activatable FIR/IIR filters, limit value monitoring |
| Weight | approx. 60 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
