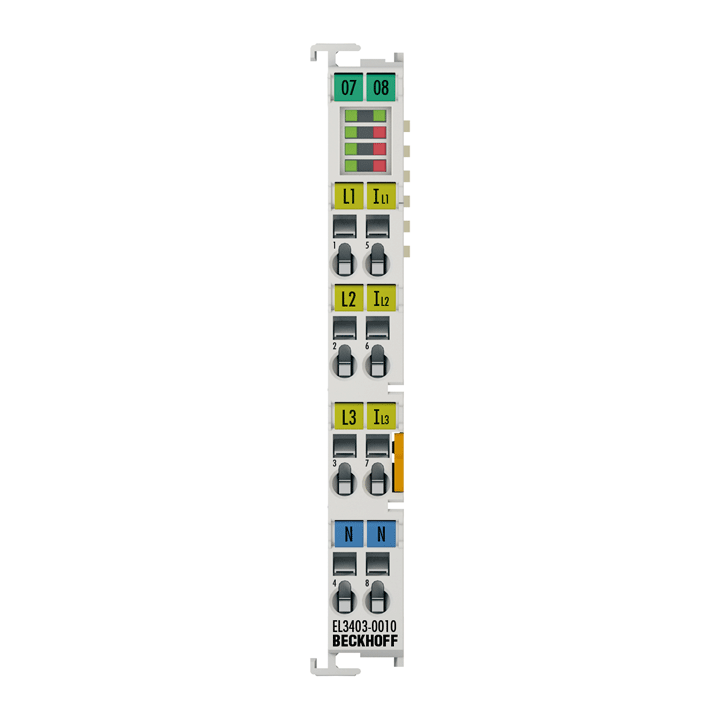

Beckhoff EL3403-0010 3 Fazlı Güç Ölçüm Terminali
EL3403-0010 EtherCAT Terminali, besleme ağının tüm ilgili elektrik verilerinin ölçülmesini sağlar. Gerilim, L1, L2, L3 ve N'nin doğrudan bağlantısıyla ölçülür. Üç faz L1, L2 ve L3'ün akımı, basit akım transformatörleri aracılığıyla beslenir. Ölçülen tüm akımlar ve gerilimler, karekök ortalama değerleri olarak mevcuttur. EL3403-0010 versiyonunda, her faz için efektif güç ve enerji tüketimi hesaplanır. Gerilim U, akım I ve etkin güç P, görünen güç S, reaktif güç Q, frekans F ve faz kaydırma açısı cos φ'nin kök ortalama kare değeri türetilebilir. EL3403-0010, kapsamlı bir ağ analizi ve bir enerji yönetimi seçeneği sunar.
| Technical data | EL3403-0010 |
|---|---|
| Number of inputs | 3 x current, 3 x voltage |
| Technology | 3-phase power measurement for alternating voltages |
| Oversampling factor | – |
| Distributed clocks | – |
| Resolution | 5 µA, 0.1 mV, 50 mW |
| Conversion time | mains-synchronous |
| Measured values | current (I1, I2, I3), voltage, effective power, reactive power, apparent power, energy, cos φ, frequency |
| Measuring voltage | max. 500 V AC 3~ (ULX-N: max. 288 V AC) |
| Measuring current | max. 5 A (AC), via measuring transformers x A/5 A |
| Measuring error | 1 % relative to full scale value (U), 1.5 % calculated value (I/P) |
| Measuring procedure | true RMS |
| Update time | net-synchronous |
| Electrical isolation | 1500 V |
| Current consumption power contacts | – |
| Current consumption E-bus | typ. 120 mA |
| Bit width in the process image | 62 byte PM input, 3 byte PM output |
| Special features | true RMS value calculation, single-phase operation also possible |
| Weight | approx. 75 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL |
| Housing data | EL-12-8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
