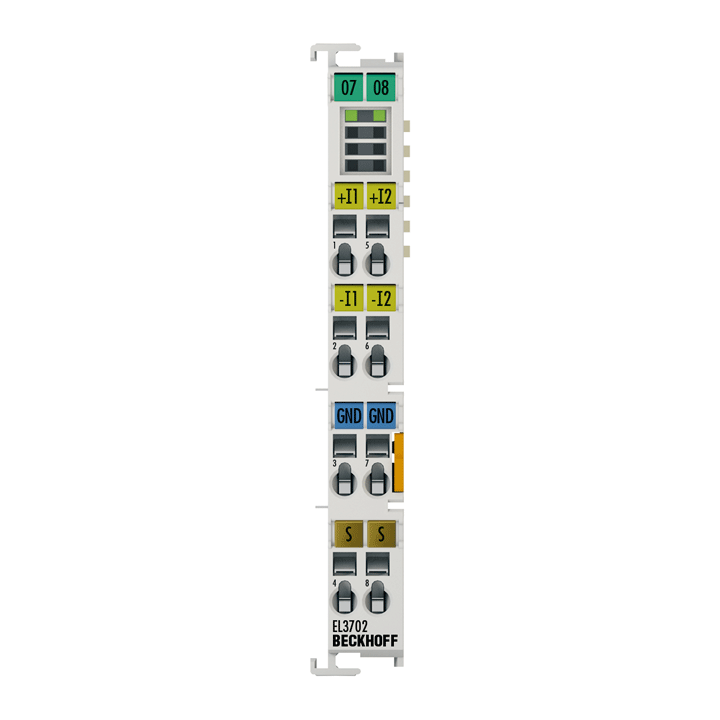

Beckhoff EL3702 2 Kanallı Analog Giriş Terminali -10… + 10 V
0 - Yorum
Kategori
Marka
Stok Kodu
273704
Garanti Süresi
24 Ay
Fiyat
976,02 EUR + KDV
* 12.453,06 TL den başlayan taksitlerle!
45.677,82 TL
57.097,27 TL
%20
Beckhoff EL3702 2 Kanallı Analog Giriş Terminali -10… + 10 V,yüksek hızda örnekleme ile
EL3702 analog giriş terminali, -10 ve +10 V aralığındaki sinyalleri işler. Gerilim, 16 bitlik bir çözünürlüğe dijitalleştirilir ve kontrol cihazına elektriksel olarak izole edilmiş olarak iletilir. Sinyaller, veriyolu döngü süresinin (veriyolu döngüsü başına n mikro döngü) ayarlanabilir, tam sayı katları (yüksek hızda örnekleme faktörü: n) ile yüksek hızda örneklenir. Her mikro döngü için, EtherCAT Terminali bir sonraki veri yolu döngüsü sırasında toplu olarak aktarılan bir işlem veri bloğu oluşturur. Terminalin zaman tabanı, dağıtılmış saatler aracılığıyla diğer EtherCAT cihazlarıyla tam olarak senkronize edilebilir. Bu prosedür, analog giriş sinyallerinin zamansal çözünürlüğünün veri yolu döngü süresinin n katına çıkarılmasını sağlar. EL47xx (yüksek hızda örneklemeli analog çıkış terminali) ile bağlantılı olarak, eşit mesafeli zaman aralıklarıyla yanıtlar, örn. bir eşik değerin aşılması durumunda mümkün hale gelir.
Dağıtılmış saat işlevi, birkaç EL3702 cihazının hemen hemen her konfigürasyonda senkronize edilmesini sağlar. Kanal başına maksimum örnekleme hızı 100 k örnek / s'dir (100.000 örnek / s).
| Technical data | EL3702, ES3702 |
|---|---|
| Number of inputs | 2 (differential) |
| Power supply | via the E-bus |
| Technology | differential input, oversampling |
| Signal type | differential |
| Signal voltage | -10…+10 V |
| Max. sampling rate | max. 10 µs/100 ksps (per channel, simultaneously) |
| Oversampling factor | n = 1…100 selectable (max. 100 ksamples/s) |
| Input signal bandwidth | 0…30 kHz recommended |
| Distributed clocks | yes |
| Distributed clock precision | << 1 µs |
| Internal resistance | > 200 kΩ |
| Input filter limit frequency | 80 kHz |
| Common-mode voltage UCM | max. 35 V |
| Conversion time | ~ 10 µs per sample |
| Resolution | 16 bit (incl. sign) |
| Measuring error | < ±0.3 % up to 10 Hz (relative to full scale value) |
| Electrical isolation | 500 V (E-bus/signal voltage) |
| Current consumption power contacts | – |
| Current consumption E-bus | typ. 200 mA |
| Bit width in the process image | input: n x 2 x 16 bit data; optionally 2 x 16 bit cycle counter, 4 byte StartNextLatch time |
| Special features | oversampling |
| Weight | approx. 60 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
