Beckhoff EL5001 SSI Kodlayıcı Arayüzü
0 - Yorum
Kategori
Marka
Stok Kodu
273677
Garanti Süresi
24 Ay
Fiyat
678,21 EUR + KDV
* 8.653,31 TL den başlayan taksitlerle!
31.740,34 TL
39.675,42 TL
%20

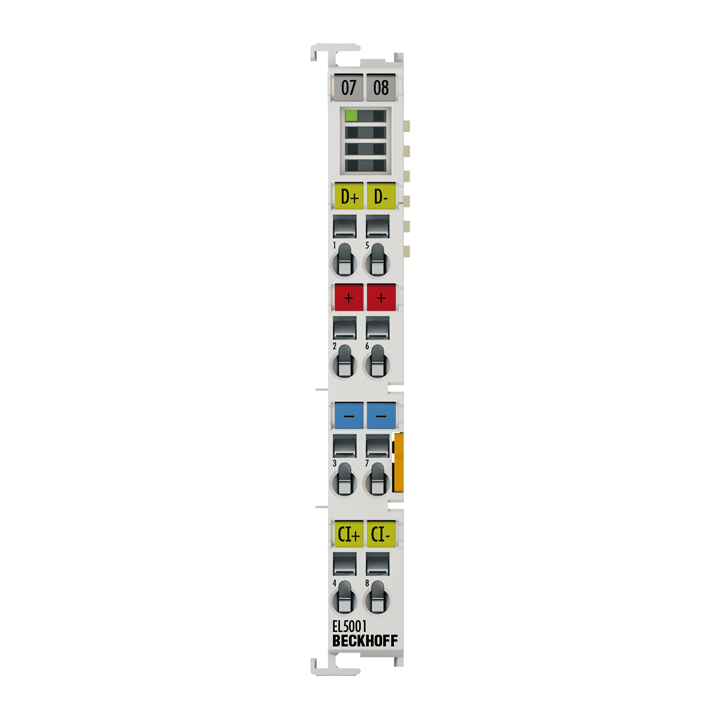

Beckhoff EL5001 SSI Kodlayıcı Arayüzü
EL5001 EtherCAT Terminali bir SSI master'dır ve SSI (senkron seri arayüz) ile mutlak enkoderin doğrudan bağlantısını sağlar. Hem tek turlu hem de çok turlu kodlayıcılar desteklenir. Enkoderin 24 V beslemesi doğrudan terminal bağlantı noktaları üzerinden sağlanabilir. EL9505 güç kaynağı ünitesi terminali, isteğe bağlı 5 V enkoder çalışma voltajı için kullanılabilir.
Kapsamlı parametrelendirme, farklı enkoder tiplerine optimum adaptasyona izin verir.
Özel özellikler:
- Baud hızı maks. 1 MHz
- Kodlama: Gri ve ikili
- 32 bit'e kadar veri uzunluğu, esnek şekilde ayarlanabilir.
- İşlem verilerinde bir durum hata bitinin (güç kesintisi biti) ayrı değerlendirilmesi.
Dağıtılmış saatler işlevi aracılığıyla, konum değeri diğer işlemlerle tam olarak eşzamanlı olarak okunur. Dağıtılmış saatler işlevi devre dışı bırakılırsa, EL5001 saatleri EtherCAT döngüsü ile senkronize olur. Enkoder profili, hareket kontrol uygulamaları için işlem verilerinin basit ve hızlı bir şekilde bağlanmasını sağlar.
| Technical data | EL5001, ES5001 |
|---|---|
| Technology | SSI encoder interface |
| Number of channels | 1 |
| Encoder connection | D+, D-, Cl+, Cl- |
| Encoder operating voltage | 24 V DC (generated from the power contacts) |
| Signal output (pulse) | difference signal (RS422) |
| Signal input (data) | difference signal (RS422) |
| Power supply | 24 V via power contacts |
| Data transfer rates | variable up to 1 MHz, 250 kHz default |
| Serial input | variable up to 32 bit, 24 bit default |
| Data direction | read |
| Current consumption power contacts | typ. 20 mA + load |
| Current consumption E-bus | typ. 120 mA |
| Distributed clocks | yes |
| Special features | adjustable baud rate, coding and data length, power fail bit activatable |
| Weight | approx. 55 g |
| Electrical isolation | 500 V (E-bus/field potential) |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. class/installation pos. | IP 20/variable |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Approvals/markings | CE, UL, ATEX |
| Pluggable wiring | for all ESxxxx terminals |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
