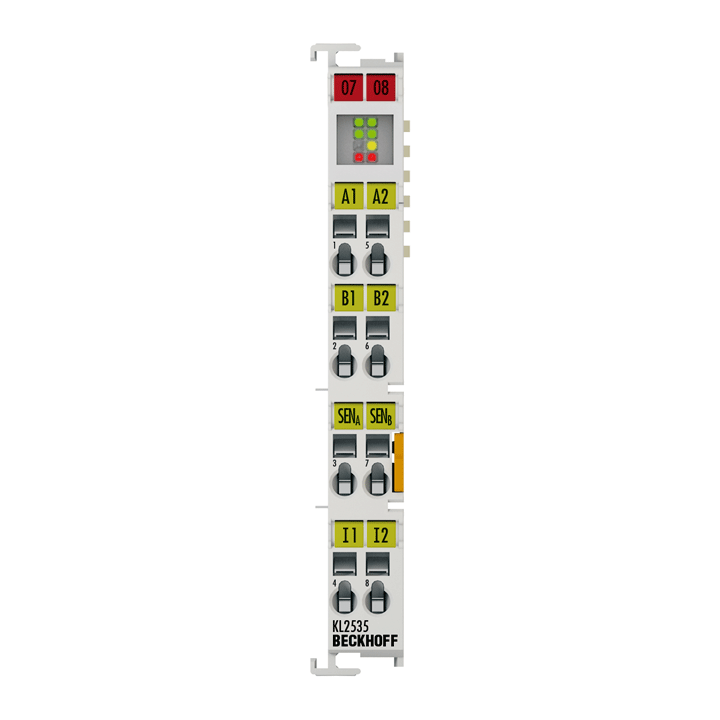

Beckhoff KL2535 2 Kanallı Darbe Genişliği Akım Terminali ± 1 A, 24 V DC
0 - Yorum
Kategori
Marka
Stok Kodu
273681
Garanti Süresi
24 Ay
Fiyat
551,75 EUR + KDV
* 7.039,73 TL den başlayan taksitlerle!
25.821,71 TL
32.277,13 TL
%20
Beckhoff KL2535 2 Kanallı Darbe Genişliği Akım Terminali ± 1 A, 24 V DC
KL2535 çıkış terminali, besleme geriliminin darbe genişliği kontrolü aracılığıyla bir çıkış akımını kontrol eder. K-barasından galvanik olarak izole edilmiştir. Akım değeri (0 ila ± 1 A), otomasyon cihazı tarafından 16 bitlik bir değerle belirtilir. Çıkış katı aşırı yük ve kısa devreye karşı korumalıdır. Bus Terminali, sinyal durumlarını ışık yayan diyotlar aracılığıyla gösteren iki kanal içerir. LED'ler, tipik yük ve kablolama hatalarını görüntüleyerek yerel teşhisi basitleştirir.
| Technical data | KL2535, KS2535 |
|---|---|
| Number of outputs | 2 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| Load type | inductive > 1 mH, valves, coils |
| Max. output current | 2 x ±1 A (short-circuit proof, thermal-overload proof for both channels together) |
| PWM clock frequency | 36 kHz |
| Duty factor | 0…100 % (current-controlled) |
| Resolution | max. 12 bit |
| Electrical isolation | 500 V (K-bus/field potential) |
| Current consumption power contacts | load only |
| Current consumption K-bus | typ. 60 mA |
| Bit width in the process image | 48 inputs/outputs: 2 x 16 bit data, 2 x 8 bit control/status |
| Configuration | no address setting, configuration via Bus Coupler or controller |
| Weight | approx. 55 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/see documentation |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE |
| Housing data | KL-12-8pin | KS-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
