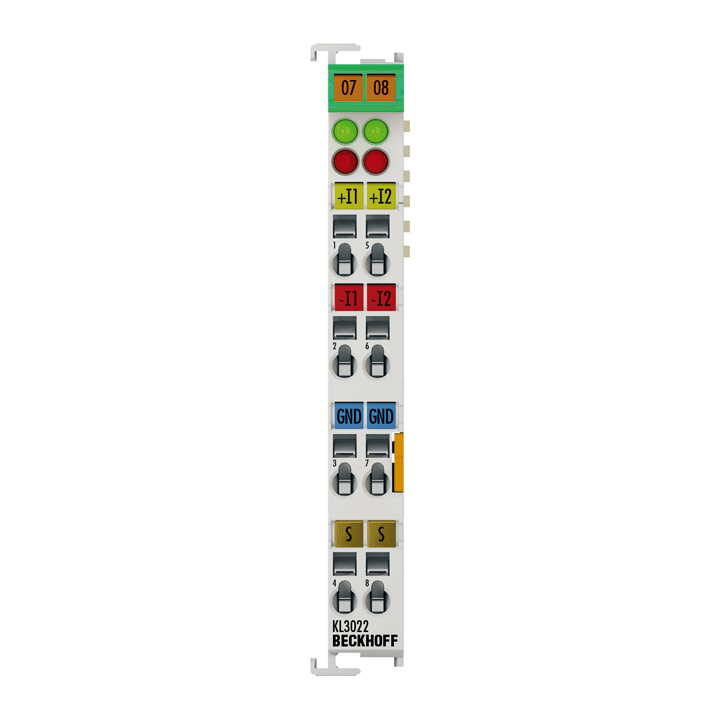

Beckhoff KL3022 2 Kanallı Analog Giriş Terminali 4… 20 mA
0 - Yorum
Kategori
Marka
Stok Kodu
273731
Garanti Süresi
24 Ay
Fiyat
620,28 EUR + KDV
* 7.914,18 TL den başlayan taksitlerle!
29.029,19 TL
36.286,48 TL
%20
Beckhoff KL3022 2 Kanallı Analog Giriş Terminali 4… 20 mA
KL3022 analog giriş terminali, 4 ila 20 mA aralığındaki sinyalleri işler. Akım, 12 bitlik bir çözünürlüğe dijitalleştirilir ve elektriksel olarak izole edilmiş bir formda, daha yüksek seviyeli otomasyon cihazına iletilir. Bus Terminalinin giriş kanalları diferansiyel girişlere sahiptir ve ortak, dahili bir toprak potansiyeline sahiptir. Açık bir uç veya aşırı yük durumu algılanır ve terminal durumu K-busu aracılığıyla kontrolöre iletilir. Çalışma LED'leri, Bus Bağlayıcı ile veri alışverişinin bir göstergesini verir. Hata LED'leri bir aşırı yük durumunu ve kopuk bir kabloyu gösterir.
| Technical data | KL3022, KS3022 |
|---|---|
| Number of inputs | 2 |
| Power supply | via the K-bus |
| Signal current | 4…20 mA |
| Technology | differential input |
| Internal resistance | 80 Ω + diode voltage 0.7 V |
| Common-mode voltage UCM | max. 35 V |
| Resolution | 12 bit |
| Conversion time | ~ 2 ms |
| Measuring error | < ±0.3 % (relative to full scale value) |
| Surge voltage resistance | 35 V DC |
| Electrical isolation | 500 V (K-bus/signal voltage) |
| Current consumption power contacts | – (no power contacts) |
| Current consumption K-bus | typ. 60 mA |
| Bit width in the process image | input: 2 x 16 bit data (2 x 8 bit control/status optional) |
| Weight | approx. 70 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | KL-12-8pin | KS-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
