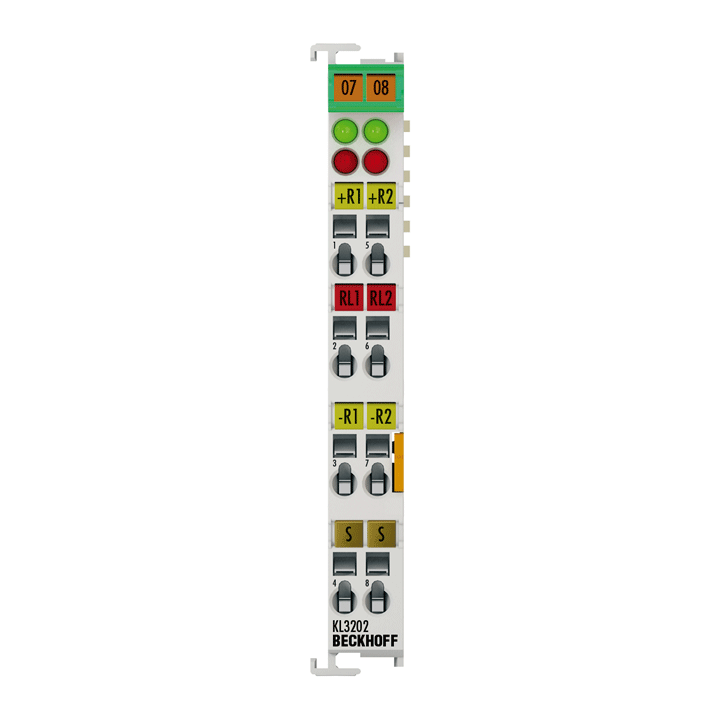

Beckhoff KL3202 2 Kanallı Giriş Terminali Pt100 (RTD)
0 - Yorum
Kategori
Marka
Stok Kodu
273682
Garanti Süresi
24 Ay
Fiyat
654,42 EUR + KDV
* 8.349,79 TL den başlayan taksitlerle!
30.627,01 TL
40.836,01 TL
%25
Beckhoff KL3202 2 Kanallı Giriş Terminali Pt100 (RTD)
KL3202 analog giriş terminali, direnç sensörlerinin doğrudan bağlanmasına izin verir. Veri Yolu Terminalinin devresi, sensörleri 2 kablolu veya 3 kablolu bağlantı teknikleri kullanarak çalıştırabilir. Tam sıcaklık aralığında doğrusallaştırma, bir mikroişlemci yardımıyla gerçekleştirilir. Sıcaklık aralığı serbestçe seçilebilir. Bus Terminal'in standart ayarı: 3 kablolu bağlantıda Pt100 sensörlerinin sıcaklık aralığında 0,1 ° C çözünürlük. Çalışma LED'leri, Bus Bağlayıcı ile veri alışverişinin bir göstergesini verir. Hata LED'leri sensör arızalarını gösterir (örneğin kopuk bir kablo).
| Technical data | KL3202, KS3202 |
|---|---|
| Number of inputs | 2 |
| Power supply | via the K-bus |
| Technology | 2-/3-wire |
| Sensor types | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 resistance measurement (e.g. potentiometer, 10 Ω…1.2/5 kΩ) |
| Connection method | 2- or 3-wire (default: 3-wire) |
| Measuring range | -200…+850 °C (Pt sensors); -60…+250 °C (Ni sensors) |
| Resolution | 0.1 °C per digit |
| Conversion time | ~ 250 ms |
| Measuring current | typ. 0.5 mA |
| Measuring error | < ±1 °C |
| Electrical isolation | 500 V (K-bus/signal voltage) |
| Current consumption power contacts | – (no power contacts) |
| Current consumption K-bus | typ. 60 mA |
| Bit width in the process image | input: 2 x 16 bit data (2 x 8 bit control/status optional) |
| Configuration | no address setting, configuration via Bus Coupler or controller |
| Special features | open-circuit recognition |
| Weight | approx. 70 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | KL-12-8pin | KS-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
