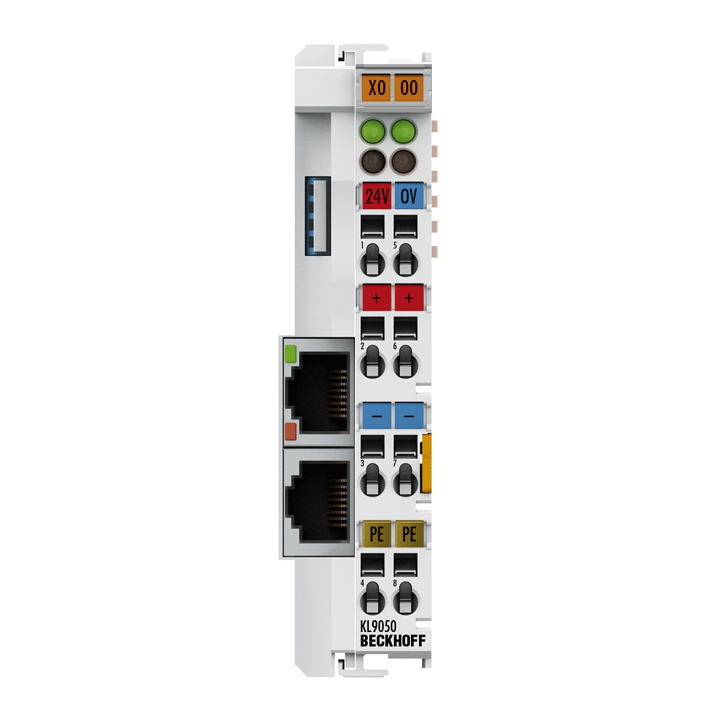

Beckhoff KL9050 Terminal Veriyolu Uzatma, Kuplör Terminali
KL9050 kuplör terminali, Bus Terminal bloğundaki Bus Kuplörün yerini alır. KL9050, KL9020'nin karşılığıdır. S (F) TP kablosu (blendajlı bükümlü çift) üst sokete takılarak Bus Kuplörüne mantıksal bağlantı sağlanır. Uzatma, Bus Bağlayıcı için tamamen şeffaftır. Tüm Otobüs Terminali sistem işlevleri değişmeden kalır. İkinci RJ45 soketi, sistemin daha da genişletilmesine izin verir. İlk kupler terminaline yeni bir KL9050 bağlanabilir. Tüm sistem böylece 31 istasyonla genişletilebilir. Saha seviyesi ve dahili elektronikler için besleme gerilimi ayrı ayrı girilebilir. Böylece her iki seviye de birbirinden elektriksel olarak izole edilmiştir. KL9050'de, bir 400 mA K-bus güç kaynağı ünitesi, eklenen Bus Terminallerini besler. Dahili elektronikler ve saha seviyesi, tek bir voltaj kaynağından birlikte beslenebilir. Üç tanılama LED'i, her bir Bus Terminal bloğu için dahili ve saha seviyesi için besleme voltajı hakkında bilgi verir. KL9050, sistemdeki son kuplör terminali olarak veya iki Bus Terminal bloğu arasında bir köprü olarak kullanılabilir. Bir seçici anahtarla bu iki işlev arasında geçiş yapabilirsiniz. Sistemin çalışması için anahtar doğru konumlandırılmalıdır.
| Technical data | |
|---|---|
| Number of Bus Terminals | 64 |
| Current load | ≤ 10 A |
| Power LED | green |
| Defect LED | – |
| Type/number of peripheral signals | Bus Coupler dependency |
| Distance between stations | max. 5 m between KL9050 and KL9050 |
| Bus interface | 2 x RJ45 socket (input + output) |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 200 mA max. |
| Starting current | 2.5 x continuous current |
| Current consumption K-bus | typ. 70 mA + (total K-bus current)/4, max. 200 mA |
| Current supply K-bus | up to 400 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| PE contact | yes |
| Shield connection | – |
| Electrical connection to DIN rail | – |
| Special features | coupler terminal for K-bus extension (max. 64 Bus Terminals) |
| Weight | approx. 75 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
