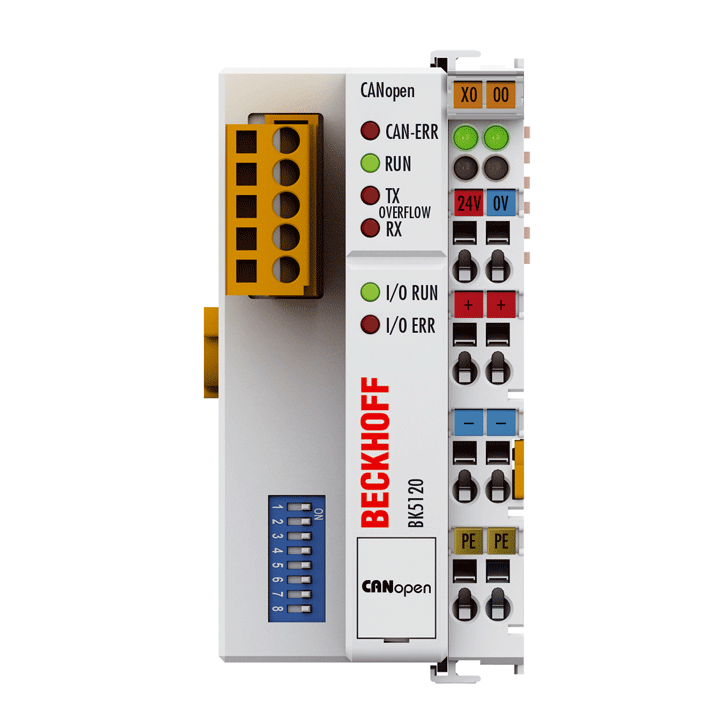

Beckhoff BK5120 CANopen Bus Bağlayıcı
BK5120 "Economy plus" Bus Coupler, CAN veriyolu sistemini modüler şekilde genişletilebilen elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Coupler, herhangi bir sayıda 64 terminal ve bir uç terminalden oluşur. K-bus uzatma teknolojisi ile BK5120, 255 adede kadar uzamsal olarak dağıtılmış Bus Terminalinin bir Bus Coupler'a bağlanmasına izin verir.
Veri Yolu Birleştiricisi, ISO 11898'de tanımlandığı gibi CAN protokolü temelinde çalışır. CANopen, ağ hizmetlerine ek olarak, otomasyon sistemleri uygulamaları için veri tahsisini de belirler ve kendisini açık bir CAN uygulama katmanı olarak kurmuştur. Bus Coupler, tüm CANopen iletişim türlerini destekler ve bu protokol tanımının basit yapısı nedeniyle üreticiye özel CAN ortamlarında da sorunsuz olarak kullanılabilir. Firmware, konfigürasyon arayüzü üzerinden güncellenebilir.
Parametreleme, herhangi bir CANopen yapılandırma aracı kullanılarak da gerçekleştirilebilir. Bunun için, CANopen kuplörü için tüm ayar seçeneklerini açıklayan EDS veri dosyaları mevcuttur. Ancak CANopen tüm parametreler için pratik varsayılan değerler sağladığından çoğu uygulama için herhangi bir yapılandırma gerekmez.
| System data | CANopen | BK5120 |
|---|---|
| Number of I/O stations | 64 (BK5120: 255 with K-bus extension) |
| Number of I/O points | depends on the structure |
| Data transfer medium | screened, twisted copper cable, 2 x signal, 1 x ground (recommended) |
| Max. cable length | 5,000 m 2,500 m 1,000 m 500 m 250 m 100 m 40 m |
| Data transfer rates | 10 kbaud 20 kbaud 50 kbaud 100/125 kbaud 250 kbaud 500 kbaud 1,000 kbaud |
| PDO modes | synchron, cyclic, event driven, polling |
| Technical data | BK5120 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 16 Tx/Rx PDOs |
| Digital peripheral signals | 960 inputs/outputs |
| Analog peripheral signals | 60 inputs/outputs |
| Configuration possibility | via KS2000 or the controller |
| Number of PDOs (CANopen) | 16 Tx/16 Rx |
| Additional CANopen features | life, node guarding, emergency object, variable mapping, store/restore |
| Data transfer rates | up to 1 Mbaud |
| Bus interface | 1 x open style connector, 5-pin, included |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | approx. 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage Bus Coupler) |
| Weight | approx. 150 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
