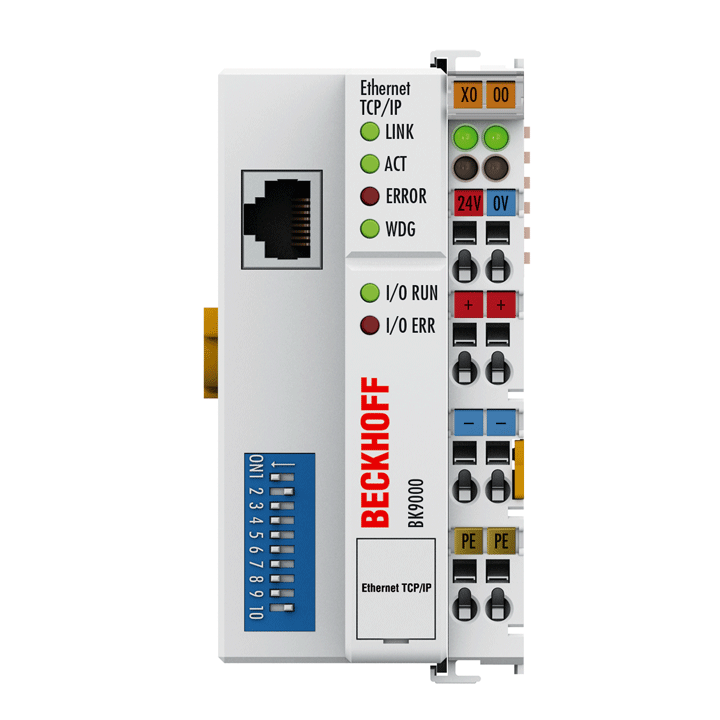

Beckhoff BK9000 Ethernet TCP / IP Veri Yolu Birleştiricisi
BK9000 Bus Kuplör, Ethernet'i modüler, genişletilebilir elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Coupler, 1 ila 64 terminal ve bir uç terminalden oluşur.
Bus Coupler, bağlı oldukları terminalleri tanır ve giriş ve çıkışların proses görüntüsünün kelimelerine atamasını otomatik olarak gerçekleştirir. BK9000, 10 Mbit / s ve 100 Mbit / s Ethernet'i destekler. Bağlantı normal RJ45 konektörleri üzerinden yapılır. IP adresi DIP anahtarı üzerinde ayarlanır (serbestçe seçilebilen bir başlangıç adresine ofset). DHCP'li ağlarda (mantıksal IP adresinin fiziksel düğüm adresine [MAC-ID] tahsisi için bir hizmet) Bus Coupler, IP adresini DHCP sunucusundan alır.
Bus Coupler, ADS TwinCAT sistem iletişimini destekler. TwinCAT I / O, herhangi bir istenen yüksek seviyeli dildeki (DLL'ler) programlar ve Visual Basic uygulamaları (ActiveX) için yapılandırma araçlarını ve Windows NT / 2000 / XP sürücülerini kullanılabilir hale getirir. OPC arayüzlü uygulamalar, bir OPC sunucusu aracılığıyla ADS'ye (ve dolayısıyla BK9000'e) erişebilir. ADS'ye ek olarak Veri Yolu Birleştiricisi, TCP / IP'ye dayalı basit, yaygın bir ana / bağımlı protokol olan Açık Modbus'u (Modbus TCP) destekler.
| System data | Ethernet TCP/IP | BK9000 |
|---|---|
| Number of I/O stations | only limited by IP addresses |
| Number of I/O points | depending on controller |
| Data transfer medium | 4 x 2 twisted pair copper cable; category 3 (10 Mbit/s), category 5 (100 Mbit/s) |
| Distance between stations | 100 m between hub/switch and Bus Coupler |
| Data transfer rates | 100 Mbit/s |
| Topology | star wiring |
| Technical data | BK9000 |
|---|---|
| Number of Bus Terminals | 64 |
| Max. number of bytes fieldbus | 512 byte input and 512 byte output |
| Digital peripheral signals | 512 inputs/outputs |
| Analog peripheral signals | 128 inputs/outputs |
| Protocol | TwinCAT ADS, Modbus TCP, Beckhoff real-time Ethernet |
| Configuration possibility | via KS2000 |
| Data transfer rates | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Bus interface | 1 x RJ45 |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 170 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
