Beckhoff BK9050 Ethernet TCP / IP Veri Yolu Birleştiricisi
0 - Yorum
Kategori
Marka
Stok Kodu
273647
Garanti Süresi
24 Ay
Fiyat
650,24 EUR + KDV
* 8.296,37 TL den başlayan taksitlerle!
30.431,06 TL
40.574,74 TL
%25

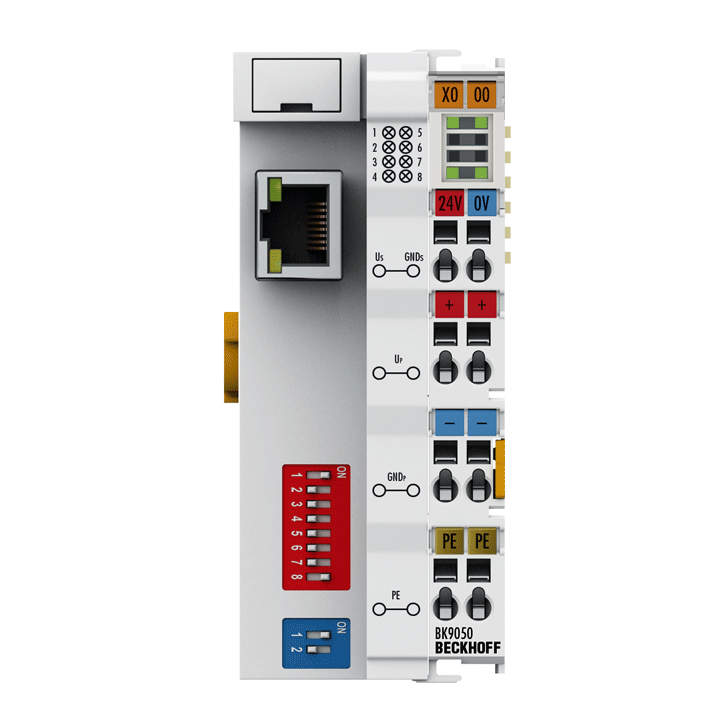

Beckhoff BK9050 Ethernet TCP / IP Veri Yolu Birleştiricisi
BK9050 "Kompakt" Bus Kuplörü, kompakt muhafazalı Ethernet'i modüler, genişletilebilir elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Kuplör, 1'den 64'e kadar herhangi bir sayıda terminal ve bir uç terminalden oluşur. K-bus uzantısı ile 255'e kadar Bus Terminali bağlanabilir.
Bus Coupler, bağlı oldukları terminalleri tanır ve giriş ve çıkışların proses görüntüsünün kelimelerine atamasını otomatik olarak gerçekleştirir. BK9050, 10 Mbit / s ve 100 Mbit / s Ethernet'i destekler. Bağlantı normal RJ45 konektörleri üzerinden yapılır. IP adresi DIP anahtarı üzerinde ayarlanır (serbestçe seçilebilen bir başlangıç adresine ofset). DHCP'li ağlarda (mantıksal IP adresinin fiziksel düğüm adresine [MAC-ID] tahsisi için bir hizmet) Bus Coupler, IP adresini DHCP sunucusundan alır.
Bus Coupler, ADS TwinCAT sistem iletişimini destekler. TwinCAT I / O, istenen yüksek seviyeli dillerdeki (DLL'ler) programlar ve Visual Basic uygulamaları (ActiveX) için yapılandırma araçlarını ve Windows NT / 2000 / XP sürücülerini kullanılabilir hale getirir. OPC arayüzlü uygulamalar, bir OPC sunucusu aracılığıyla ADS'ye (ve dolayısıyla BK9050'ye) erişebilir. ADS'ye ek olarak Veri Yolu Birleştiricisi, TCP / IP'ye dayalı basit, yaygın bir ana / bağımlı protokol olan Açık Modbus'u (Modbus TCP) destekler.
| System data | Ethernet TCP/IP | BK9050 |
|---|---|
| Number of I/O stations | only limited by IP addresses |
| Number of I/O points | depending on controller |
| Data transfer medium | 4 x 2 twisted pair copper cable; category 3 (10 Mbit/s), category 5 (100 Mbit/s) |
| Distance between stations | 100 m between hub/switch and Bus Coupler |
| Data transfer rates | 100 Mbit/s |
| Topology | star wiring |
| Technical data | BK9050 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 512 byte input and 512 byte output |
| Digital peripheral signals | 1,020 inputs/outputs |
| Analog peripheral signals | 128 inputs/outputs |
| Protocol | TwinCAT ADS, Modbus TCP, Beckhoff real-time Ethernet |
| Configuration possibility | via KS2000 |
| Data transfer rates | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Bus interface | 1 x RJ45 |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 100 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxx50, BCxx50 |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 44 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
