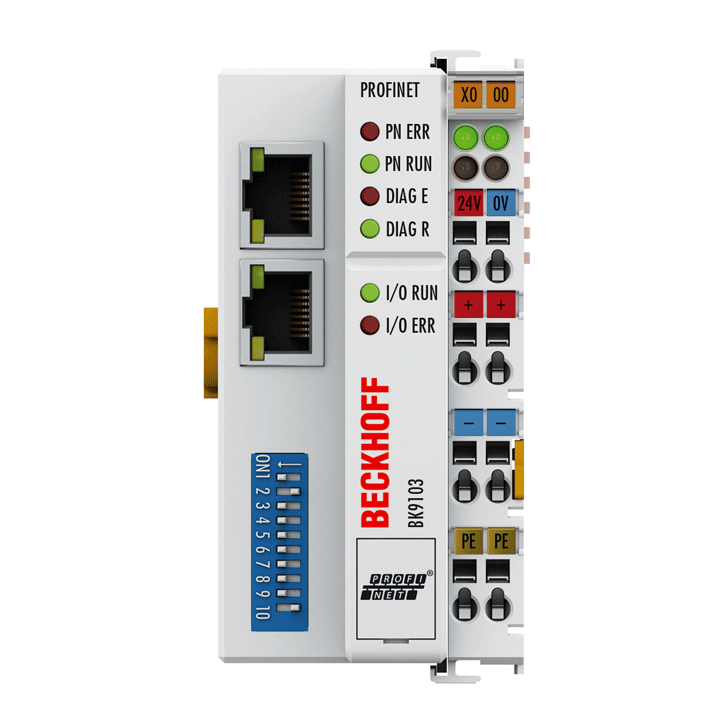

Beckhoff BK9103 PROFINET Bus Bağlayıcı
BK9103 Bus Coupler, PROFINET RT'yi modüler, genişletilebilir elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Kuplör, 1 ila 64 terminal (K-bus uzatmalı 255) ve bir uç terminalden oluşur.
Bus Kuplörler bağlı oldukları terminalleri tanır ve giriş ve çıkışların proses görüntüsünün kelimelerine atamasını otomatik olarak gerçekleştirir. BK9103 Veri Yolu Birleştiricisi, 10 Mbit / s ve 100 Mbit / s Ethernet'i destekler. Bağlantı normal RJ45 konektörleri üzerinden yapılır. IP adresi DIP anahtarı üzerinde ayarlanır (serbestçe seçilebilen bir başlangıç adresine ofset). DHCP'li ağlarda (mantıksal IP adresinin fiziksel düğüm adresine [MAC-ID] tahsisi için bir hizmet) Bus Coupler, IP adresini DHCP sunucusundan alır.
BK9103, 3 bağlantı noktalı bir anahtar içerir. İki bağlantı noktası RJ45 konektörlerinde harici olarak çalışır ve kullanılabilir. G / Ç istasyonları böylece klasik yıldız topolojisi yerine bir hat topolojisi ile yapılandırılabilir. Birçok uygulamada bu, kablolama işçiliğini ve kablolama maliyetlerini önemli ölçüde azaltır. İki manşon arasındaki maksimum mesafe 100 m'dir. 20'ye kadar BK9103 Bus Kuplörleri kademelendirilebilir, böylece maksimum 2 km hat uzunluğu elde edilebilir.
PROFINET, PNO'nun (PROFIBUS Nutzer organizasyonu) açık Endüstriyel Ethernet standardıdır. İletişim için TCP / IP gibi uluslararası olarak oluşturulmuş BT standartları kullanılır. PROFINET RT, kontrolörler ve saha cihazları arasındaki veri alışverişini açıklar ve standart Ethernet ağlarında kullanılabilir. Ticari anahtarlar, ağ oluşturma amacıyla kullanılır.
| System data | PROFINET | BK9103 |
|---|---|
| Number of I/O stations | only limited by IP addresses |
| Number of I/O points | depending on controller |
| Data transfer medium | 4 x 2 twisted pair copper cable; category 3 (10 Mbit/s), category 5 (100 Mbit/s) |
| Distance between stations | 100 m between hub/switch and Bus Coupler or between Bus Coupler and Bus Coupler |
| Data transfer rates | 100 MBit/s |
| Topology | line or star wiring |
| Cascading | up to 20 BK9103 or max. line length 2 km |
| Technical data | BK9103 |
|---|---|
| Number of Bus Terminals | 64 (255 with K-bus extension) |
| Max. number of bytes fieldbus | 512 byte input and 512 byte output |
| Digital peripheral signals | 512 inputs/outputs |
| Analog peripheral signals | 256 inputs/outputs |
| Protocol | PROFINET RT (Class B) |
| Configuration possibility | via KS2000 |
| Data transfer rates | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Bus interface | 2 x RJ45 (2-channel switch) |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage/fieldbus) |
| Weight | approx. 170 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
