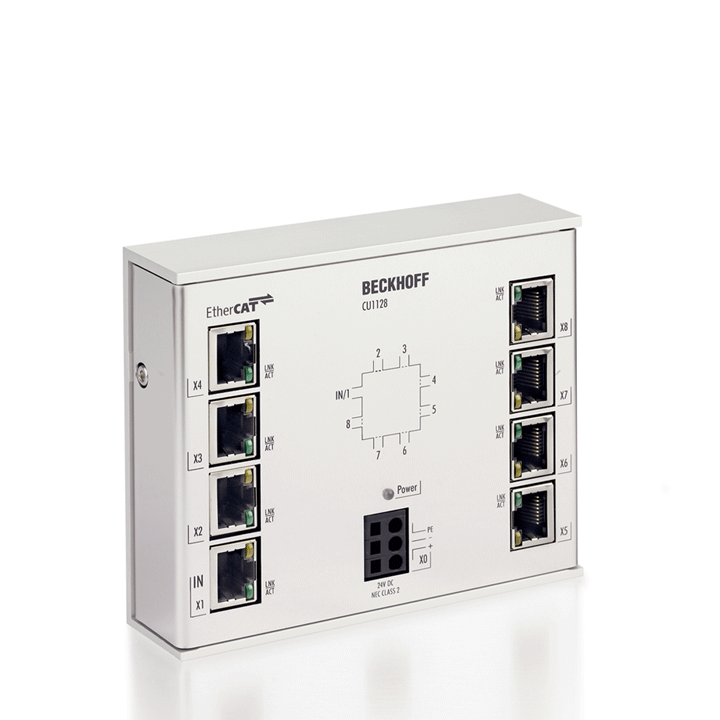

Beckhoff CU1128 EtherCAT Bağlantı, 8 Bağlantı Noktalı, RJ45
0 - Yorum
Kategori
Marka
Stok Kodu
273649
Garanti Süresi
24 Ay
Fiyat
812,84 EUR + KDV
* 10.371,00 TL den başlayan taksitlerle!
38.040,81 TL
47.551,02 TL
%20
Beckhoff CU1128 EtherCAT Bağlantı, 8 Bağlantı Noktalı, RJ45
Çizgi, ağaç veya yıldız: EtherCAT neredeyse tüm topolojileri destekler. Bir yıldız topolojisi belirli bir noktada birkaç dal gerektiriyorsa, birkaç EK1122 cihazı yerine 8 yollu CU1128 EtherCAT bağlantısı kullanılabilir. Bağlantı noktası 1, ağ için giriş bağlantı noktasıdır. Diğer EK1100 veya EtherCAT Box modülleri, 2 ila 8 numaralı bağlantı noktalarına bağlanabilir. EtherCAT bağlantıları, doğrudan bağlantı ve etkinlik durumu görüntülemeli RJ45 soketler aracılığıyla bağlanır.
TwinCAT veya diğer uygun EtherCAT master'ları ile birlikte CU1128, çalışma sırasında EtherCAT tellerinin bağlanmasını ve ayrılmasını da destekler (Hot Connect). Cihaz, standart bir Ethernet anahtarı olarak kullanılamaz.
| Technical data | CU1128 |
|---|---|
| Task within EtherCAT system | coupling of EtherCAT junctions |
| Data transfer medium | Ethernet/EtherCAT cable (min. Cat. 5), shielded |
| Bus interface | 8 x RJ45 |
| Distance between stations | max. 100 m (100BASE-TX) |
| Protocol | EtherCAT |
| Delay | approx. 1 µs per port |
| Data transfer rates | 100 Mbit/s |
| Configuration | not required |
| Power supply | 24 (18…30) V DC, 3-pin connection (+, -, PE) |
| Current consumption 24 V DC | typ. 185 mA |
| Dimensions (W x H x D) | 122 mm x 100 mm x 38 mm |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL |
