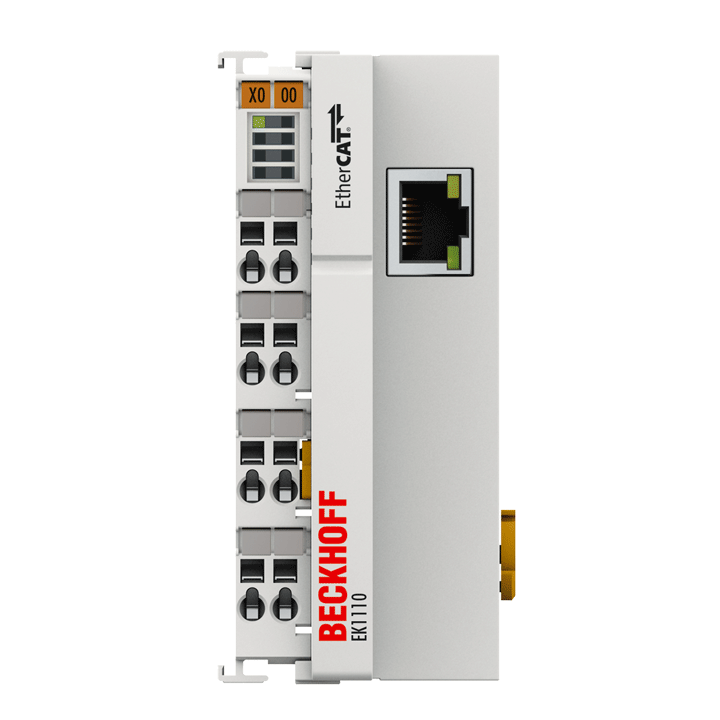

Beckhoff EK1110 EtherCAT Uzantısı
EK1110 EtherCAT uzantısı, bir EtherCAT Terminal segmentinin veya CX serisinden bir Gömülü PC'nin sonuna yerleştirilir ve EtherCAT ağını bir hat topolojisi şeklinde genişletme seçeneği sunar.
Özel özellikler:
- Bağlantı teknolojisi: 1 x RJ45 soket
- Bağlantı uzunlukları: 100 m'ye kadar
- Hat topolojisinde bir EtherCAT ağının genişletilmesi
EK1110, RJ45 konektörlü bir Ethernet kablosunun bağlanmasını sağlayan ve başka bir EtherCAT segmentine veya ayrı EtherCAT cihazlarına bağlantı kuran bir RJ45 soketine sahiptir. E-bus sinyalleri, sürekli bir işlemle 100BASE-TX Ethernet sinyal gösterimine dönüştürülür. EK1110 elektroniğine güç beslemesi E-bus üzerinden sağlanır. Parametrelendirme veya konfigürasyon gerekmez.
| Technical data | EK1110 |
|---|---|
| Task within EtherCAT system | conversion of the E-bus signals to 100BASE-TX Ethernet for extension of the EtherCAT network |
| Data transfer medium | Ethernet/EtherCAT cable (min. Cat. 5), shielded |
| Distance between stations | 100 m (100BASE-TX) |
| Protocol | any EtherCAT protocol |
| Delay | approx. 1 µs |
| Data transfer rates | 100 Mbit/s |
| Configuration | not required |
| Bus interface | 1 x RJ45 |
| Power supply | from E-bus |
| Current consumption E-bus | typ. 130 mA |
| Electrical isolation | 500 V (supply voltage/Ethernet) |
| Weight | approx. 50 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EK-44-8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 44 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
