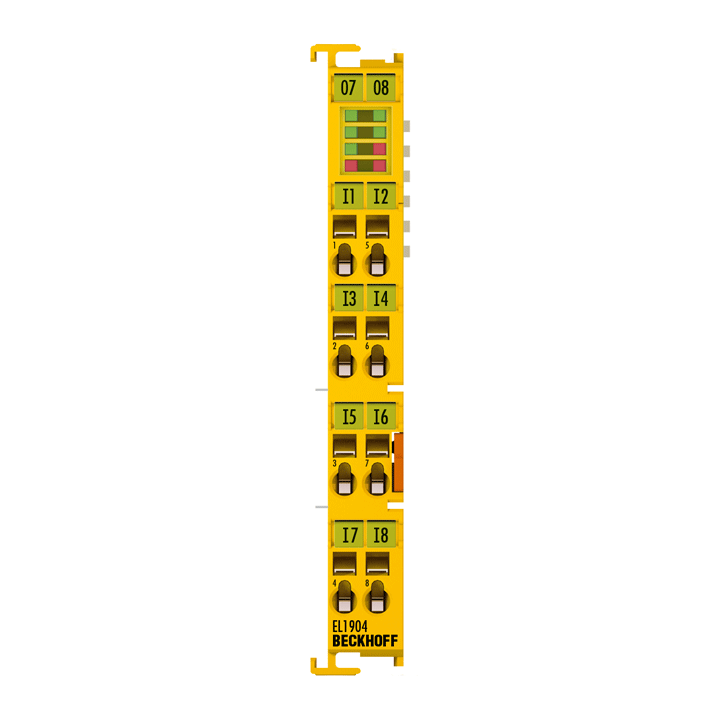

Beckhoff EL1904 4 Kanallı Dijital Giriş Terminali TwinSAFE 24 V DC
EL1904 TwinSAFE bileşeni, 24 V DC için potansiyelsiz kontaklı sensörler için dijital bir giriş terminalidir. Dört adet arıza emniyetli girişi vardır. Sinyaller FSoE aracılığıyla TwinSAFE Logic özellikli bir bileşene iletilir ve orada bunları güvenlik açısından değerlendirmek için kullanılabilir.
EL1904, işlevselliği özel olarak ilgili güvenlik odaklı gereksinimlere uyarlamak için güvenlik parametrelerine sahiptir (örneğin, 1 kanallı değerlendirmeye karşı 2 kanallı değerlendirme, ayrı kanalların test edilmesi).
Güvenlik parametreleri doğrudan bileşende saklanmaz, ancak güvenlik uygulaması başlatıldığında TwinSAFE Logic özellikli bir bileşen aracılığıyla giriş terminaline iletilir. Bu, servis prosedürlerini basitleştirir, çünkü bileşen kolayca değiştirilebilir. Güvenlikle ilgili parametreler, güvenlik uygulaması yeniden başlatıldığında yeni bileşene aktarılır.
Özel özellikler:
- 4 güvenli giriş
- Çapraz devre algılama
- Doğrudan bileşen üzerinde 1 kanallı ve 2 kanallı değerlendirme
- Kanalların testi ayrı ayrı etkinleştirilebilir
| Technical data | EL1904 |
|---|---|
| Connection technology | 1-/2-wire |
| Number of inputs | 4 |
| Protocol | TwinSAFE/Safety over EtherCAT |
| Response time | typ. 4 ms (read input/write to E-bus) |
| Fault response time | ≤ watchdog time (parameterizable) |
| Current consumption power contacts | see documentation |
| Current consumption E-bus | typ. 200 mA |
| Installation position | horizontal |
| Safety standard | DIN EN ISO 13849-1:2008 (Cat. 4, PL e) and EN 61508:2010 (SIL 3) |
| Weight | approx. 50 g |
| Protection class | IP 20 |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
