Beckhoff EL2809 HD EtherCAT Terminali, 16 Kanallı Dijital Çıkış 24 V DC, 0,5 A
0 - Yorum
Kategori
Marka
Stok Kodu
273655
Garanti Süresi
24 Ay
Fiyat
269,65 EUR + KDV
* 3.440,52 TL den başlayan taksitlerle!
12.619,80 TL
15.774,76 TL
%20

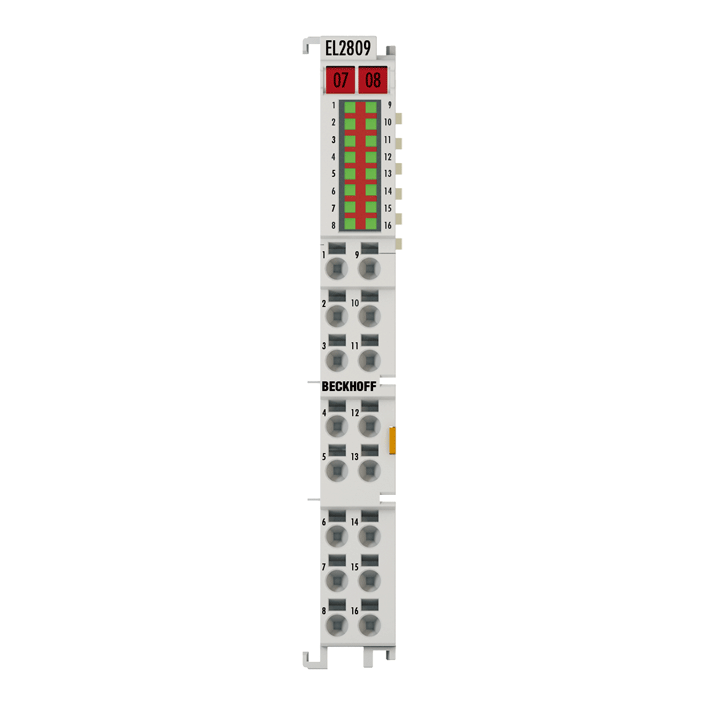

Beckhoff EL2809 HD EtherCAT Terminali, 16 Kanallı Dijital Çıkış 24 V DC, 0,5 A
EL2809 dijital çıkış terminali, otomasyon cihazından gelen ikili 24 V DC kontrol sinyallerini elektriksel izolasyonla proses seviyesinde aktüatörlere bağlar. EtherCAT Terminali, sinyal durumları LED'ler ile gösterilen 16 kanala sahiptir. Güç kontakları üzerinden bağlanır. Bağlantı teknolojisi özellikle tek uçlu girişler için uygundur. Tüm bileşenlerin EL2809 ile aynı referans noktasını kullanması gerekir. EL2809'da çıkışlar 24 V DC güç kontağı üzerinden sağlanır.
Özel özellikler:
- Farklı yük türlerinin bağlanması mümkündür (omik, endüktif, lamba yükü)
- Maks. Alan sayısı kanal başına çıkış akımı 0,5 A
- Aşırı yük ve kısa devre korumalı çıkışlar ve ters polarite koruması
- Tek damarlı iletkenler için doğrudan geçme teknolojisi ile aletsiz bağlantı
- Kontrol kabininde yerden tasarruf sağlayan kullanım
- En küçük alanda 1 kablolu bağlantı teknolojisinde çok kanallı sensörlerin doğrudan bağlantısı
- 12 mm klemens muhafazasındaki 16 bağlantı noktasıyla artırılmış paketleme yoğunluğu
| Technical data | EL2809 |
|---|---|
| Connection technology | 1-wire |
| Number of outputs | 16 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| Load type | ohmic, inductive, lamp load |
| Distributed clocks | – |
| Max. output current | 0.5 A (short-circuit proof) per channel |
| Short-circuit current | typ. < 2 A |
| Reverse voltage protection | yes |
| Breaking energy | < 150 mJ/channel |
| Switching times | typ. TON: 60 µs, typ. TOFF: 300 µs |
| Current consumption E-bus | typ. 140 mA |
| Electrical isolation | 500 V (E-bus/field potential) |
| Current consumption power contacts | typ. 35 mA + load |
| Bit width in the process image | 16 outputs |
| Configuration | no address or configuration setting |
| Weight | approx. 70 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX, GL, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-12-16pin |
|---|---|
| Design form | HD (High Density) housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductors (e): direct plug-in technique; fine-stranded conductors (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…1.5 mm², st*: 0.25…1.5 mm², f*: 0.14…0.75 mm² |
| Connection cross-section AWG | s*: AWG 28…16, st*: AWG 22…16, f*: AWG 26…19 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
