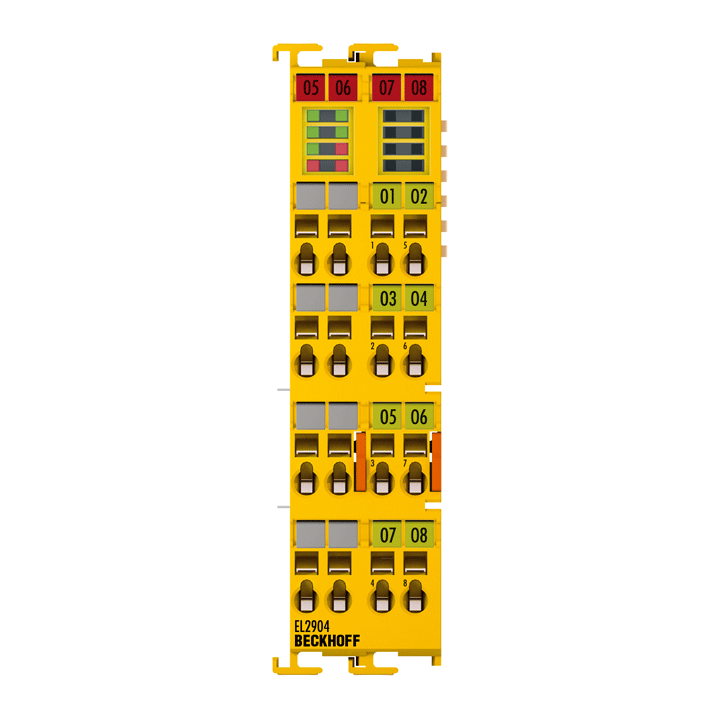

Beckhoff EL2904 4 Kanallı Dijital Çıkış Terminali TwinSAFE 24 V DC
EL2904 TwinSAFE bileşeni, dört kanallı bir dijital çıkış terminalidir. Kanal başına 0,5 A'ya kadar 24 V DC aktüatörleri anahtarlar ve dört adet arıza korumalı çıkışa sahiptir. Çıkışlar, FSoE aracılığıyla TwinSAFE Logic özellikli bir bileşen tarafından kontrol edilir. Bir hata tespit ederse bileşen otomatik olarak kapanır (arıza durdurma).
EL2904, işlevselliği ilgili güvenlik gereksinimlerine özel olarak uyarlamak için güvenlik parametrelerine sahiptir. Örneğin, diğer şeyler arasında çapraz devreleri tespit edebilmek ve uygun şekilde tepki verebilmek için çıkışlarda bir akım ölçümü ve çıkışların bir testi konfigüre edilebilir.
Ek olarak, EL2904 için standart çıkışlar etkinleştirilebilir. Sonuç olarak, ilgili standart çıktılar proses görüntüsünde paralel olarak ve EL2904'ün emniyetli çıktıları ile dahili olarak VE ile kullanılabilir. Bir TwinSAFE Logic tarafından kontrol edilen güvenli çıkış sinyalleri, böylece güvenlik kontrolörü ve FSoE döngüsünden bağımsız olarak güvenlik odaklı olmayan kontrol sistemi tarafından tetiklenebilen standart sinyaller için güvenli serbest bırakma sağlar. Bu, güvenlik kontrolörünün çıkış için gerekli izni vermesi koşuluyla, çıkışların daha hızlı anahtarlama sürelerine izin verir.
Güvenlik parametreleri doğrudan bileşende saklanmaz, ancak güvenlik uygulaması başlatıldığında TwinSAFE Logic özellikli bir bileşen aracılığıyla giriş terminaline iletilir. Bu, servis prosedürlerini basitleştirir, çünkü bileşen kolayca değiştirilebilir. Güvenlikle ilgili parametreler, güvenlik uygulaması yeniden başlatıldığında yeni bileşene aktarılır.
Özel özellikler:
- 4 güvenli çıkış
- Entegre akım ölçümü
- Kanalların testi etkinleştirilebilir
- Standart çıkışlar, güvenli bir çıkış sinyali ile entegre AND bağlantısı ile etkinleştirilebilir
| Technical data | EL2904 |
|---|---|
| Connection technology | 1-/2-wire |
| Specification | output of output signals |
| Number of outputs | 4 |
| Max. output current | 0.5 A (per channel), min. 20 mA (with active current measurement) |
| Protocol | TwinSAFE/Safety over EtherCAT |
| Fault response time | ≤ watchdog time (parameterizable) |
| Current consumption power contacts | load-dependent |
| Current consumption E-bus | typ. 221 mA |
| Installation position | horizontal |
| Safety standard | DIN EN ISO 13849-1:2008 (Cat. 4, PL e) and EN 61508:2010 (SIL 3) |
| Weight | approx. 100 g |
| Protection class | IP 20 |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-24-2x8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 24 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
