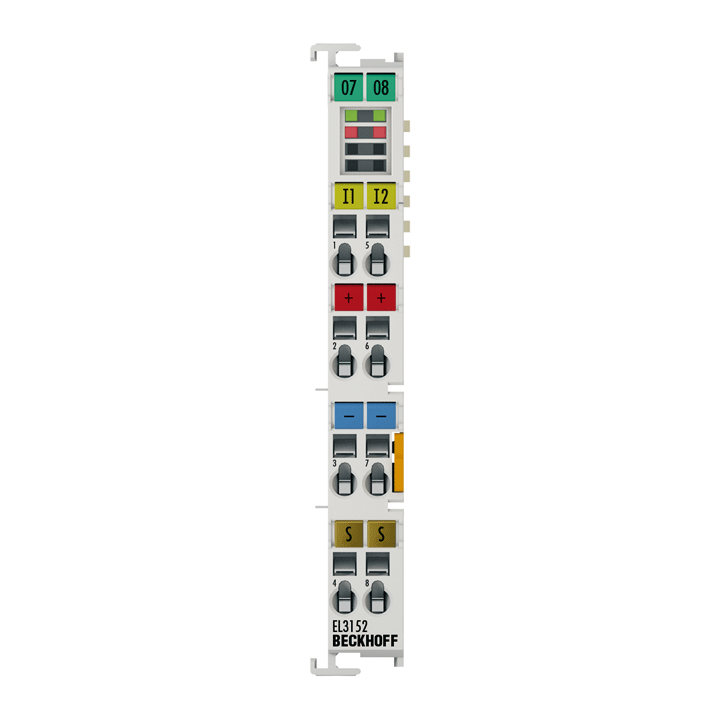

Beckhoff EL3152 2 Kanallı Analog Giriş Terminali 4… 20 mA
0 - Yorum
Kategori
Marka
Stok Kodu
273637
Garanti Süresi
24 Ay
Fiyat
547,58 EUR + KDV
* 6.986,56 TL den başlayan taksitlerle!
25.626,70 TL
32.033,37 TL
%20
Beckhoff EL3152 2 Kanallı Analog Giriş Terminali 4… 20 mA, tek uçlu, 16 bit
EL3152 analog giriş terminalinin görevi, sahada bulunan ölçüm transdüserlerine güç sağlamak ve analog ölçüm sinyallerini elektriksel izolasyonla otomasyon cihazına iletmektir. Sensörlerin voltajı, güç kontakları aracılığıyla terminallere sağlanır. Güç kontakları isteğe bağlı olarak standart şekilde çalışma voltajıyla veya elektrik izolasyonlu bir besleme terminali (EL9xxx) ile beslenebilir. Giriş elektroniği, güç kontaklarının besleme voltajından bağımsızdır. Girişler için referans potansiyel, 0 V güç kontağıdır. EtherCAT Terminali, sinyal durumunu ışık yayan diyotlar aracılığıyla gösterir. Hata LED'leri bir aşırı yük durumunu ve kopuk bir kabloyu gösterir.
| Technical data | EL3152, ES3152 |
|---|---|
| Number of inputs | 2 (single-ended) |
| Power supply | via the E-bus |
| Technology | single-ended |
| Signal type | single-ended |
| Signal current | 4…20 mA |
| Distributed clocks | yes |
| Internal resistance | typ. 85 Ω + diode voltage |
| Input filter limit frequency | 5 kHz |
| Dielectric strength | max. 30 V |
| Conversion time | ~ 60 µs (fast mode ~ 40 µs) |
| Resolution | 16 bit (incl. sign) |
| Measuring error | < ±0.3 % (relative to full scale value) |
| Electrical isolation | 500 V (E-bus/signal voltage) |
| Current consumption power contacts | – |
| Current consumption E-bus | typ. 170 mA |
| Bit width in the process image | inputs: 8 byte |
| Special features | standard and compact process image, activatable FIR/IIR filters, limit value monitoring |
| Weight | approx. 60 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
