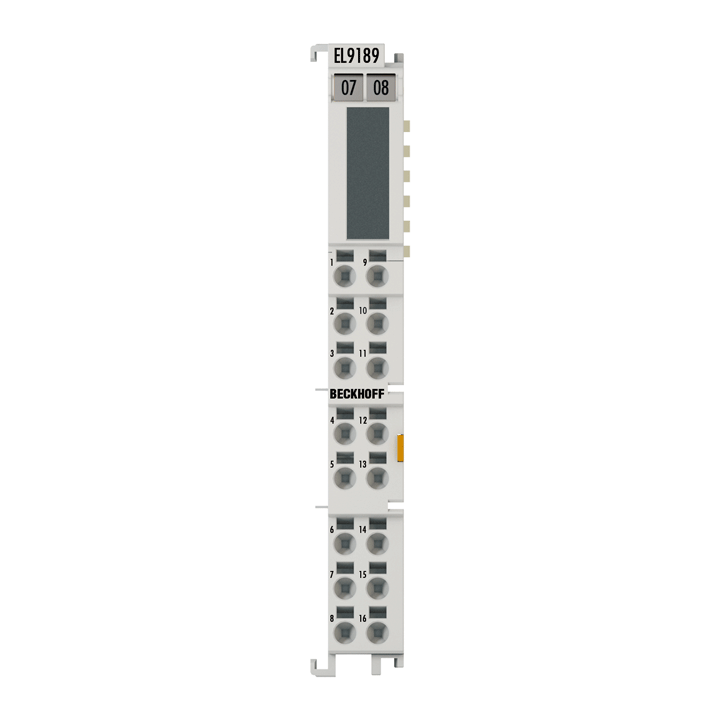

Beckhoff EL9189 Potansiyel Dağıtım Terminali, 16 x 0 V DC
EL9189 potansiyel dağıtım terminali, terminal kontaklarının önünde 0 V potansiyelli 16 terminal noktası sağlar. 0 V güç kontağı ön taraftaki terminal kontaklarına bağlanır ve bitişik terminale geçirilir. 24 V güç kontağı, ön taraftaki terminal kontaklarına bağlı değildir ve içinden bitişik terminale geçirilir. EL9189 ile, klemens şeridinde ek klemens kullanımı azaltılabilir. Yüksek paketleme yoğunluğuna sahip HD EtherCAT Terminalleri (yüksek yoğunluklu), 12 mm genişliğindeki bir EtherCAT Terminalinin muhafazasında 16 bağlantı noktası içerir. Tek telli iletkenler, doğrudan geçme tekniği kullanılarak aletsiz bağlanabilir.
| Technical data | EL9189 |
|---|---|
| Technology | potential distribution terminal |
| Number of outputs | e.g.: 16 x 0 V contact |
| Current load | ≤ 10 A |
| Nominal voltage | ≤ 60 V |
| Electrical isolation | 500 V (E-bus/field potential) |
| Connection facility to additional power contact | 16 |
| Bit width in the process image | 0 |
| Housing width | 12 mm |
| Side by side mounting on EtherCAT Terminals with power contact |
yes, left without PE |
| Special features | direct plug-in technique |
| Conductor types | solid wire, stranded wire and ferrule |
| Conductor connection | solid wire conductors: direct plug-in technique; stranded wire conductors and ferrules: spring actuation by screwdriver |
| Rated cross-section | solid wire: 0.08…1.5 mm²; stranded wire: 0.25…1.5 mm²; ferrule: 0.14…0.75 mm² |
| Weight | approx. 60 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-16pin |
|---|---|
| Design form | HD (High Density) housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductors (e): direct plug-in technique; fine-stranded conductors (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…1.5 mm², st*: 0.25…1.5 mm², f*: 0.14…0.75 mm² |
| Connection cross-section AWG | s*: AWG 28…16, st*: AWG 22…16, f*: AWG 26…19 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
