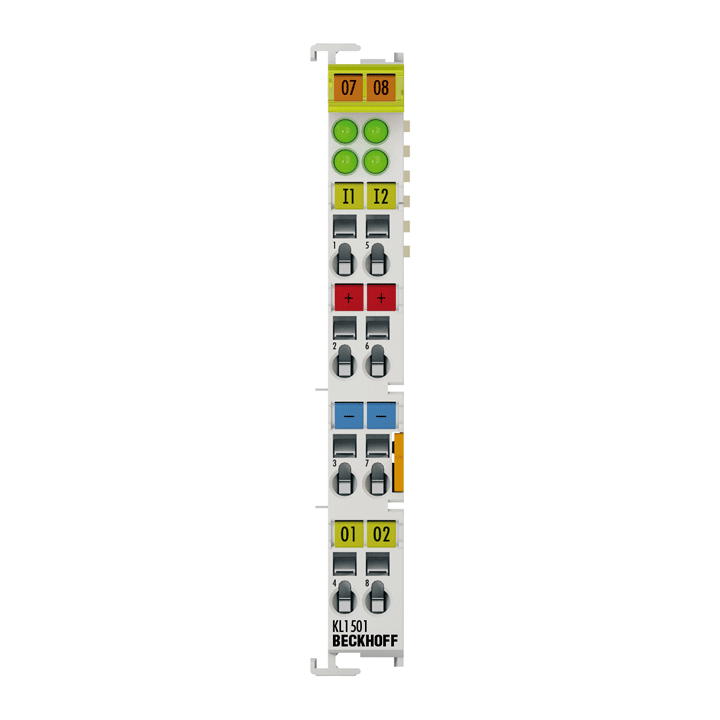

Beckhoff KL1501 Up / Down Sayaç 24 V DC, 100 kHz
Dijital giriş terminali KL1501 bir yukarı / aşağı sayacıdır ve elektriksel olarak izole edilmiş sayaç değerini daha yüksek seviyeli otomasyon cihazına taşır. Tek kanallı yukarı / aşağı sayacı (32 bit) olarak kullanıldığında, darbe, saat girişi aracılığıyla ayarlanır; sayma yönü U / D girişi aracılığıyla belirlenir. Ayrıca giriş, sayacı tetiklemek için bir geçit girişi olarak da kullanılabilir. 2 sayıcı modunda, yukarı veya aşağı sayaçlar olarak parametrelendirilebilen iki ayrı sayaç (Saat ve Saat1 girişleri), her biri 16 bitlik olarak mevcuttur. Her iki çıkış da sayaç durumuna göre anahtarlanır, böylece saha cihazları için hızlı kontrol sinyalleri olarak kullanılabilirler. Girişlerin ve çıkışların sinyal durumu, ışık yayan diyotlarla gösterilir.
Özel özellikler:
- 100 kHz'e kadar sayma frekansları ile hızlı sayma görevleri için uygundur
- Bir yukarı ve aşağı sayaç veya
- İki ayrı yukarı veya aşağı sayaç
| Technical data | KL1501, KS1501 |
|---|---|
| Connection technology | 1 x up/down counter, 2 x up or down counter |
| Specification | EN 61131-2, type 1, "0”: < 5 V DC, "1”: > 15 V DC, typ. 5 mA |
| Number of counters | 1 or 2 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| "0” signal voltage | -3…+5 V (EN 61131-2, type 1) |
| "1” signal voltage | 15…30 V (EN 61131-2, type 1) |
| Counting frequency | max. 100 kHz (2 kHz for switching up/down) |
| Counter depth | 32 bit |
| Input current | typ. 5 mA (EN 61131-2, type 1) |
| Max. output current | 24 V/0.5 A (short-circuit proof) per channel |
| Current consumption K-bus | typ. 50 mA |
| Current consumption power contacts | load only |
| Electrical isolation | 500 V (K-bus/field potential) |
| Bit width in the process image | 40 inputs/outputs: 32 bit data, 8 bit control/status |
| Configuration | no address setting, configuration via Bus Coupler or controller |
| Special features | set counters, switch outputs |
| Weight | approx. 50 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | KL-12-8pin | KS-12-8pin |
|---|---|---|
| Design form | compact terminal housing with signal LEDs | terminal housing with pluggable wiring level |
| Material | polycarbonate | |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm | |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock | |
| Side by side mounting by means of | double slot and key connection | |
| Marking | Labeling of the BZxxx series | |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver | |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
s*: AWG 28…16, st*: AWG 28…16, f*: AWG 26…16 |
| Stripping length | 8…9 mm | 9…10 mm |
| Current load power contacts | Imax: 10 A | |
*s: solid wire; st: stranded wire; f: with ferrule
