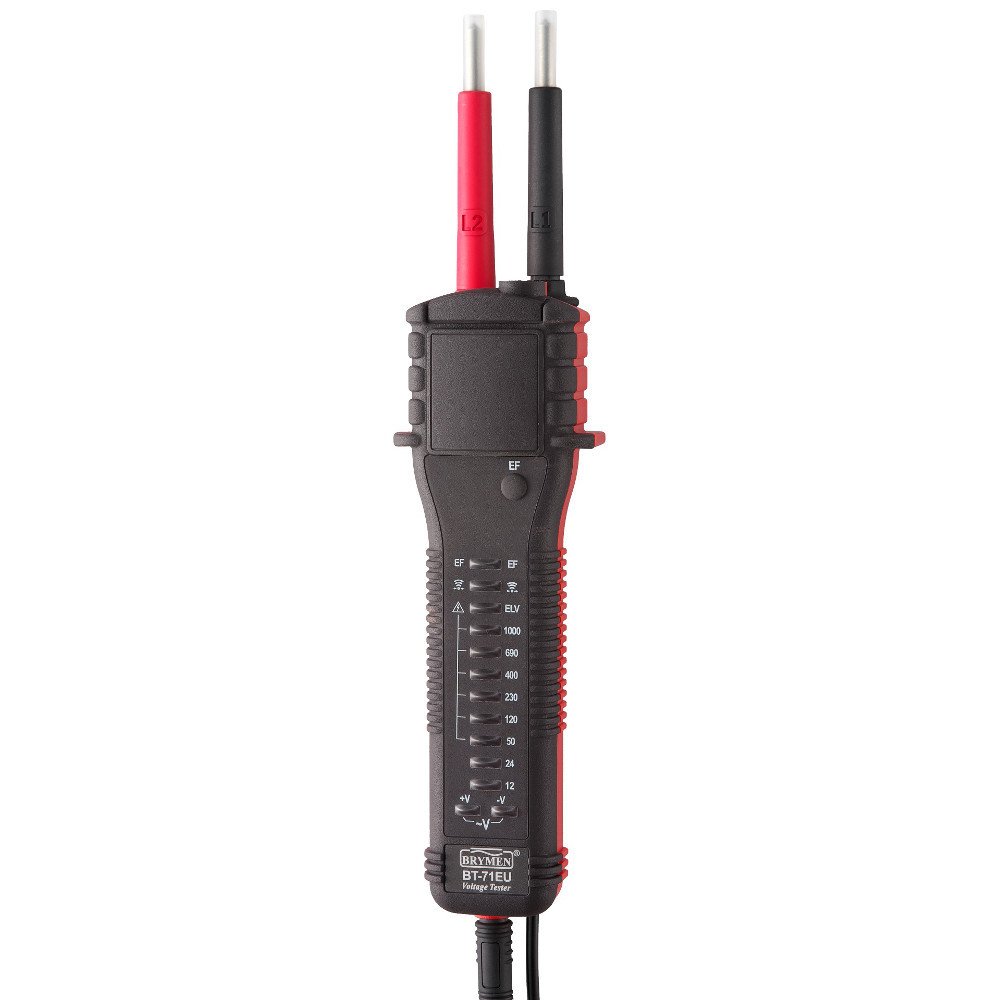

Brymen BT-71EU Voltaj Test Kalemi
Ürünün Genel Özellikleri :
LCD Ekran (Sadece BT-75EU & BT-73EU): 1999 count
Ekran Güncelleme Hızı (Sadece BT-75EU & BT-73EU): 1999> Normal koşullarda her 5 saniyede
Çalışma Sıcaklığı: -10°C - 50°C
Relatif Nem : ≤%90
Yükseklik : 2000m altında çalışabilirlik
Saklama Sıcaklığı: -20°C - 65°C, ≤%80 R.H. (pilsiz)
Sıcaklık Katsayısı: Normal koşullarda 0.15 x (tanımlanan doğruluk değeri)/ °C @ (-10°C -18°C veya 28°C - 50°C) veya aksi belirtilmedikçe
Hassasiyet: LCD göstergesinde TRMS hassasiyeti; LED göstergesinde ortalama hassasiyeti
Ölçümleme Kategorisi: CAT III 1000V & CAT IV 600V AC & DC
E.M.C.: EN61326-1:2013 standartı ihtiyacını karşılar
Sadece LCD Ekranı için: Toplam doğruluk = Tanımlanan doğruluk + 45d @ 3V/m RF sahasında.
Koruma Tipi: IP65 (SGS UK tarafından sertifikalandırılmış)
Kirlilik Derecesi:
Güvenlik: IEC/EN61010-1 Ed. 3.0, IEC/EN61010-2-033 Ed. 1.0, IEC/EN61243-3:2014’den CAT III 1000V & CAT IV 600V’a kadar standartları karşılar.
Geçici Koruma: IEC> 8kV yıldırım düşmesine karşı (1.2/50ps)
Aşırı Yük Koruma: 1100VDC & VAC rms
Düşük Pil: Yaklaşık 2.6V altında
Besleme: 1.5V AM Boyutlarında (NEDA 24A veya IEC LR03) alkalin pil X 2
APO Zamanlama:
Direnç ve Kapasite Fonksiyonları: 8 saniye hareketsiz bekleme
Diğer Fonksiyonlar: 16 saniye hareketsiz bekleme
Pil Tüketimi (tipik):
BT-71EU:Cihaz açıkken 1mA
@ Süreklilik veya EF fonksiyonunda zil (Buzzer) devredeyken 40mA
BT-75EU & BT-73EU:
Cihaz açıkken & DCV durumunda 2.7mA
ACV’de (shaker açıkken) 50mA
RCD’de 105mA
Direnç veya Kapasite için yapılan Süreklilik testlerinde 40 mA değerinde, EF fonksiyon testlerinde ise 55Ma değerinde uyarı sesi (Buzzer)
Işık açmada 30mA ekleyin.
APO Tüketimi (tipik): BT-75EU & BT-73EU için 12pA ; BT-71EU için 6pA
Ürünün Teknik Özellikleri :
| Gerilim İşaretleme | AÇMA ThresholdDeğeri (% Gerilim İşaretleme) |
KAPATMA Threshold (% Öngerilim İşaretleme) |
| 12V | 9.6V (% 80) | 7V |
| 24V | 19.2V (% 80) | 14V (% 116) |
| 50V | 40V (% 80) | 33V (% 137) |
| 120V | 96V (% 80) | 67V (% 134) |
| 230V | 184V (% 80) | 140V (% 117) |
| 400V | 320V (% 80) | 283V (% 123) |
| 690V | 552V (% 80) | 490V (% 122) |
| 1000V | 800V (% 80) | 760V (% 110) |
DC & AC Çalışma Gerilimi, LCD Nümerik Gösterge (Sadece BT-75EU & BT-73EU)
| Kademe | Otomatik-Güç-açık Threshold | Doğruluk |
| DC 199.9V, 1000V | > +27VDC veya < -4.5VDC | %1.5+3d |
| AC 199.9V, 1000V | > 8VAC | %2.5+4d |
Temassız EF-tespit değerleri aşağıdaki tablodaki gibidir:
| Temassız Gerilim Kademesi | LCD Bar-Grafik Göstergersi | ||
| LED Yanıp Sönme Hızı | BT-71EU | BT-75EU & BT-73EU | BT-75EU & BT-73EU |
| #1 | 80V - 250V | 15V - 55V | - |
| #2 | 150V - 450V | 30V - 95V | - - |
| #3 | 300V - 700V | 55V - 170V | - - - |
| #4 | 500V üzeri | 120V üzeri | - - - - |
Kapasite (Sadece BT-75EU)
| Kademe | Doğruluk |
| 199.9 µF | %2.5+5d |
| 1999 µF | %5.0+5d |
| 75EU | 73 EU | 71 EU | FONKSİYONLAR ÖZELLİKLER |
| √ | √ | √ | Kullanışlı,şık, ek elde taşımaya uygun |
| √ | √ | √ | Quick European Receptacle testleri için 19mm Prob uçları (Pitch) |
| √ | √ | √ | IEC61243.3 Ed3 için IP2 X sürgülenebilir 4mm Test Uçları |
| √ | √ | √ | Kolay değişim için sökülebilir test kabloları (siyah) |
| √ | √ | √ | Kullanıcı Tarafından Değiştirilebilir Vidalı Sabit (Kırmızı) Prob Gövdesi |
| √ | √ | √ | Pilsiz ELV Limiti (120VDC/50VAC) LED Göstergesi |
| √ | √ | √ | LED Polarite Göstergesi ile Pilsiz DCV & ACV Otomatik Seçim Kademeleri |
| √ | √ | √ | Pilsiz DCV 8-Kademeli LED Göstergesi: 12, 24, ... - 1000V’e kadar |
| √ | √ | √ | Pilsiz ACV 8-Kademeli LED Göstergesi: 12, 24, ... - 1000V’e kadar |
| √ | √ | √ | Otomatik Açma & Kapatma |
| √ | √ | √ | Temassız EF-Tespit (NCV) |
| √ | √ | √ | Kullanımda daha hassas göstergeler için Prob- EF Teması-Algılama |
| √ | √ | √ | Süreklilik: Sesli Uyarı & Görünür LED Göstergeleri |
| √ | √ | Ekran Arka Aydınlatma & Karanlıkla rahat görüntüleme için fener | |
| √ | √ | LCD Nümerik Ekranda True-RMS ACV Okumalar | |
| √ | √ | AC-Detection Shaker ölçümlenen ACV değerini belirtir | |
| √ | √ | 230VACI30mA RCD Devre Kesicileri açmak için RCD Kaçakakım Yükü | |
| √ | √ | RST Faz Sıralama / Rotasyon Göstergesi | |
| √ | 2 Kademeli Kapasite Fonksiyonları: 199.9µF & 1999µF | ||
| √ | 4 Kademeli Direnç Fonksiyonları: 1.999kΩ, 19.99 kΩ, 199.9 kΩ & 1000 kΩ | ||
| √ | √ | √ | Pilli Fonksiyon ve Özellikler için düşük pil uyarısı |
| √ | √ | √ | Pil erişim kapağı |
| √ | √ | √ | Sağlam ateşe dayanıklı çift enjeksiyonlu koruma kabı |
| √ | √ | √ | Su ve kire karşı dayanıklılık; IP65 Per EN60529 |
| √ | √ | √ | 8kV 1.2150ps Yıldırım düşmesine karşı geçici Koruma |
| √ | √ | √ | LVD EN61010 & EN61243.3 Ed3 CAT-III 1kV & CAT-IV 600V |
| √ | √ | √ | EMC EN61326.1:2013 |
