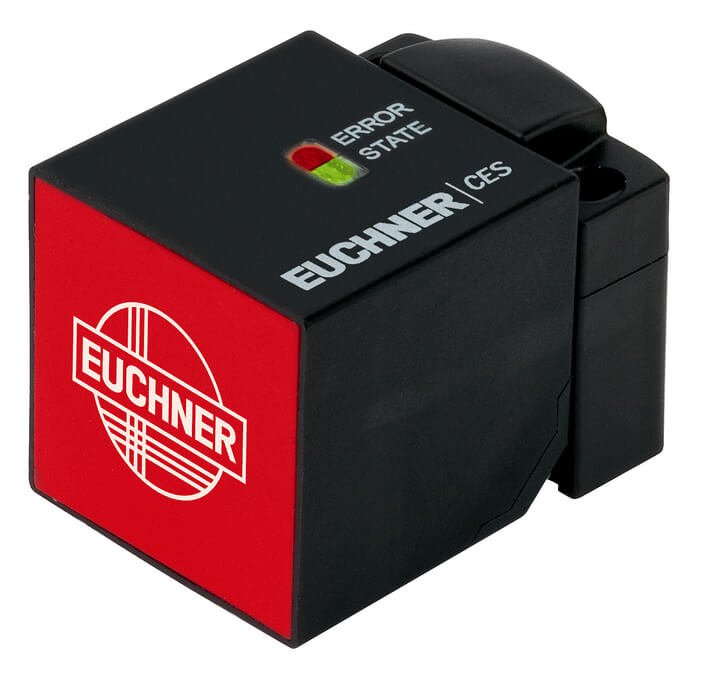

Euchner CES-AP-C01-CH-SB-111708 Temassız Güvenlik Anahtarı

0 - Yorum
Kategori
Marka
Stok Kodu
272968
Garanti Süresi
24 Ay
Fiyat
316,16 EUR + KDV
* 4.033,93 TL den başlayan taksitlerle!
14.796,45 TL
Euchner CES-AP-C01-CH-SB-111708 Temassız Güvenlik Anahtarı

  • Entegre değerlendirme elektronikli güvenlik anahtarı
  • Seri bağlantı yok
  • Kısa devre izleme
  • 2 güvenlik çıkışı (yarı iletken çıkışlar)
  • EN ISO 13849-1'e göre Kategori 4 / PL e
  • 5 pinli M12 fiş konnektörü, pin 5 kullanılmıyor
  • Çoklu kod
Yaklaşma yönü
90 ° 'lik adımlarla ayarlanabilir

Kısa devre izleme
Anahtar, OA / OB çıkış hatlarında kendi saat sinyalini üretir.

Kontrol sistemlerine ve rölelere bağlanırken bu hususa dikkat edin.

Çoklu kod değerlendirmesi
Her uygun aktüatör anahtar tarafından algılanır.

EN 13849-1'e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:

EN 13849-1'e göre Kategori 4 / PL e
Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.

LED göstergesi
DURUM Durum LED'i
DIA Teşhis LED'i

Ek bağlantılar
DIA Teşhis çıkışı (yarı iletken)
RST Sıfırlama girişi

Bağlayıcı ataması

Plug connector (view of connection side)

Pin

Designation

Function

Conductor coloring of connecting cable

1

UB

Power supply, DC 24 V

BN

2

OA

Safety output, channel 1

GN

3

0V

Ground, DC 0 V

BU

4

OB

Safety output, channel 2

YE

5

-

n.c.

GY





Approvals

Zulassung EACRichtlinie CEZulassung c_UL_us LISTED Class 2

Mechanical values and environment

Shock and vibration resistance In acc. with EN 60947-5-3
Housing material
Housing Plastic, PBT
Weight
Net 0,12 kg
Ambient temperature -20 ... 55 °C
Degree of protection IP67
Mounting distance min.40 mm
Installation orientation Any
Tightening torque
Fixing screws max.1 Nm
Ready delay 0,5 s
Switching frequency max.1 Hz
Connection M12 plug connector, 5-pin, pin 5 not used

Electrical connection ratings

Operating voltage DC
UB 24 V DC 15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV
Current consumption
No load on outputs max.50 mA
Fusing
External (operating voltage) 0,25 ... 8 A
Rated insulation voltage Ui 300 V
Rated impulse withstand voltage Uimp 1,5 kV
EMC protection requirements In acc. with EN IEC 60947-5-3
Degree of contamination (external, according to EN 60947-1) 3
Turn-on time
Safety outputs max.400 ms
Safety class III
Risk time according to EN 60947-5-3 max.260 ms
Safety outputs OA/OB
Test pulses max.0,4 ms
Type of output Semiconductor outputs, p-switching, short circuit-proof
Switching current
per safety output 1 ... 400 mA
Output voltage
LOW U(OA) / U(OB) 0 ... 1 V DC
HIGH U(OA) / U(OB) UB-1,5 ... UB V DC
Utilization category acc. to EN 60947-5-2
DC-13 24V 400mA
Rated conditional short-circuit current max.100 A
Off-state current Ir max.0,25 mA
Discrepancy time max.10 ms

Work area

Repeat accuracy R
According to EN 60947-5-2 ≤ 10

Other

For the approval acc. to UL the following applies Operation only with UL class 2 power supply, or equivalent measures

Reliability values according to EN ISO 13849-1

Monitoring of the safety guard position
Category 4
Performance Level PL e
PFHD 2.1 x 10-9
Mission time 20

In combination with Actuator CES-A-BRN-100251

Actuating range

Operating distance 27 mm
Assured release distance Sar max.75 mm
Assured operating distance Sao min.20 mm
Switching hysteresis 3 mm

In combination with Actuator CES-A-BDA-18-156935

Actuating range

Operating distance 19 mm
Assured release distance Sar max.45 mm
Assured operating distance Sao min.10 mm
Switching hysteresis min.1 mm

In combination with Actuator CES-A-BPA

Actuating range

Operating distance 22 mm
Assured release distance Sar max.58 mm
Assured operating distance Sao min.18 mm
Switching hysteresis min.1 mm

In combination with Actuator CES-A-BBA

Actuating range

Operating distance 18 mm
Assured release distance Sar max.45 mm
Assured operating distance Sao min.15 mm
Switching hysteresis min.1 mm
