Euchner CES-AP-CR2-CH-SF 100775 Temassız Emniyet Anahtarı
0 - Yorum
Kategori
Marka
Stok Kodu
273054
Garanti Süresi
24 Ay
Fiyat
276,48 EUR + KDV
* 3.527,62 TL den başlayan taksitlerle!
12.939,31 TL

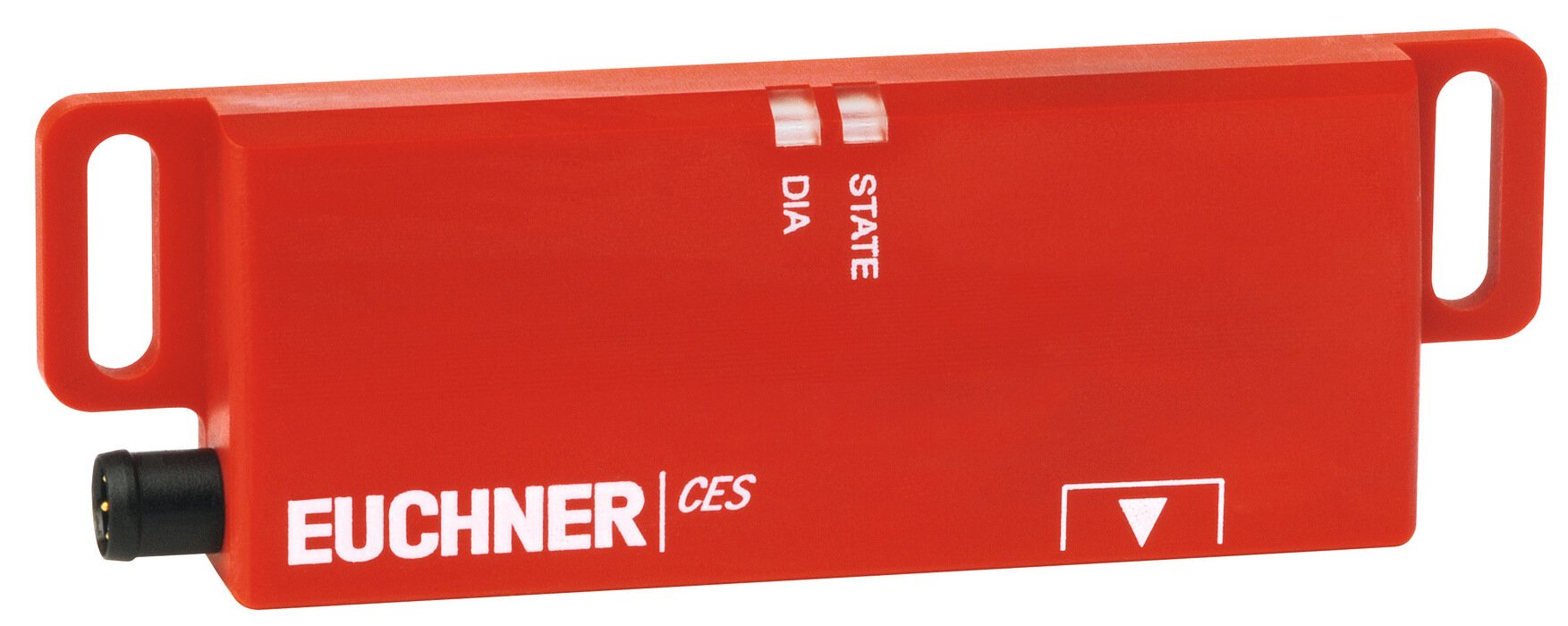

Euchner CES-AP-CR2-CH-SF 100775
Temassız emniyet şalteri CES-AP-CR2 -..., kilitleme bağlantılı
- Entegre değerlendirme elektronikli güvenlik anahtarı
- Seri bağlantı yok
- Kısa devre izleme
- 2 güvenlik çıkışı (yarı iletken çıkışlar)
- Kapı sağa doğru
- EN ISO 13849-1'e göre Kategori 4 / PL e
- geçmeli bağlantılı fiş konnektör, 6 kutuplu
- Çoklu kod
- İki adet M4x14 emniyet vidası dahildir
Kısa devre izleme
Anahtar, OA / OB çıkış kablolarında kendi saat sinyalini üretir.
Kontrol sistemlerine ve rölelere bağlanırken bu hususa dikkat edin.
Çoklu kod değerlendirmesi
Her uygun aktüatör anahtar tarafından algılanır.
EN 13849-1'e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:
EN 13849-1'e göre Kategori 4 / PL e
Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.
LED göstergesi
DURUM Durum LED'i
DIA Teşhis LED'i
Ek Bağlantı
OUT İzleme çıkışı (yarı iletken)
Yaklaşma Yönü
Tipik çalıştırma aralığı
(Aktüatör CES-A-BLN ... plastik üzerine montaj durumunda emniyet anahtarı CES-AP-C.2 -... ile bağlantılı olarak)
Figür
Aktüatör ve güvenlik anahtarı için yandan yaklaşma yönü için, yan lobların çalıştırma aralığının girilmemesi için minimum s = 6 mm mesafe korunmalıdır.
Dikkat:
Çalıştırma aralığı, alt tabaka malzemesine ve kurulum durumuna bağlı olarak değişebilir.
Connector assignment
Plug connector (view of connection side)
Pin
Designation
Function
Conductor coloring of connecting cable
1
UB
Power supply, DC 24 V
BN
2
FO1A
Safety output, channel 1
WH
3
0V
Ground, DC 0 V
BU
4
FO1B
Safety output, channel 2
BK
5
OUT
Monitoring output
GY
6
-
n.c.
PK
Approvals
Mechanical values and environment
Shock and vibration resistance
In acc. with EN 60947-5-3
Housing material
Housing
Plastic, PBT
Weight
Net
0,04 kg
Ambient temperature
-30 ... 65 °C
Degree of protection
IP67, IP69K
Mounting method
Surface mounting on metal
Mounting distance
Between 2 switches or 2 actuators
min.400 mm
Installation orientation
Any
Tightening torque
Fixing screws
max.1 Nm
Ready delay
0,5 s
Switching frequency
max.1 Hz
Connection
Plug connector with latching connection, Ø8, 6-pin
Electrical connection ratings
Operating voltage DC
UB
24 V DC 15% ... 15% Regulated, residual ripple < 5 %
Current consumption
max.30 mA
Utilization category acc. to EN 60947-5-2
DC-13
24V 150mA
Fusing
External (operating voltage)
0,25 ... 8 A
Rated insulation voltage Ui
75 V
Rated impulse withstand voltage Uimp
1,5 kV
EMC protection requirements
In acc. with EN IEC 60947-5-3
Degree of contamination (external, according to EN 60947-1)
3
Turn-on time
Safety outputs
max.300 ms
Safety class
III
Risk time according to EN 60947-5-3
max.260 ms
Monitoring output OUT
Type of output
p-switching, short circuit-proof
Switching current
max.50 mA
Output voltage
0,8 x UB ... UB V DC
Safety outputs OA/OB
Test pulses
max.0,3 ms
Test-pulse interval
min.100 ms
Type of output
Semiconductor outputs, p-switching, short circuit-proof
Switching current
per safety output
1 ... 150 mA
Output voltage
HIGH U(OA) / U(OB)
UB-1,5V ... UB V DC
LOW U(OA) / U(OB)
0 ... 1 V DC
Rated conditional short-circuit current
100 A
Off-state current Ir
max.0,25 mA
Discrepancy time
max.10 ms
Work area
Repeat accuracy R
According to EN 60947-5-2
≤ 10
Other
For the approval acc. to UL the following applies
Operation only with UL class 2 power supply, or equivalent measures
Reliability values according to EN ISO 13849-1
Monitoring of the safety guard position
Category
4
Performance Level
PL e
PFHD
1.8 x 10-9
Mission time
20
In combination with Actuator CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
Actuating range
Operating distance
15 mm
Assured release distance Sar
In x/z direction
max.40 mm
In y direction
max.60 mm
Assured operating distance Sao
min.10 mm
Switching hysteresis
min.1 mm
In combination with Actuator CES-A-BDN-06-104730
Actuating range
Operating distance
19 mm
Assured release distance Sar
In y direction
max.60 mm
In x/z direction
max.40 mm
Assured operating distance Sao
min.14 mm
Switching hysteresis
min.1 mm
Tipik çalıştırma aralığı
(Aktüatör CES-A-BLN ... plastik üzerine montaj durumunda emniyet anahtarı CES-AP-C.2 -... ile bağlantılı olarak)
Figür
Aktüatör ve güvenlik anahtarı için yandan yaklaşma yönü için, yan lobların çalıştırma aralığının girilmemesi için minimum s = 6 mm mesafe korunmalıdır.
Dikkat:
Çalıştırma aralığı, alt tabaka malzemesine ve kurulum durumuna bağlı olarak değişebilir.
Connector assignment
|
Plug connector (view of connection side) |
Pin |
Designation |
Function |
Conductor coloring of connecting cable |
|---|---|---|---|---|
|
|
1 |
UB |
Power supply, DC 24 V |
BN |
|
2 |
FO1A |
Safety output, channel 1 |
WH |
|
|
3 |
0V |
Ground, DC 0 V |
BU |
|
|
4 |
FO1B |
Safety output, channel 2 |
BK |
|
|
5 |
OUT |
Monitoring output |
GY |
|
|
6 |
- |
n.c. |
PK |
Approvals
Mechanical values and environment
| Shock and vibration resistance | In acc. with EN 60947-5-3 |
| Housing material | |
| Housing | Plastic, PBT |
| Weight | |
| Net | 0,04 kg |
| Ambient temperature | -30 ... 65 °C |
| Degree of protection | IP67, IP69K |
| Mounting method | Surface mounting on metal |
| Mounting distance | |
| Between 2 switches or 2 actuators | min.400 mm |
| Installation orientation | Any |
| Tightening torque | |
| Fixing screws | max.1 Nm |
| Ready delay | 0,5 s |
| Switching frequency | max.1 Hz |
| Connection | Plug connector with latching connection, Ø8, 6-pin |
Electrical connection ratings
| Operating voltage DC | |
| UB | 24 V DC 15% ... 15% Regulated, residual ripple < 5 % |
| Current consumption | max.30 mA |
| Utilization category acc. to EN 60947-5-2 | |
| DC-13 | 24V 150mA |
| Fusing | |
| External (operating voltage) | 0,25 ... 8 A |
| Rated insulation voltage Ui | 75 V |
| Rated impulse withstand voltage Uimp | 1,5 kV |
| EMC protection requirements | In acc. with EN IEC 60947-5-3 |
| Degree of contamination (external, according to EN 60947-1) | 3 |
| Turn-on time | |
| Safety outputs | max.300 ms |
| Safety class | III |
| Risk time according to EN 60947-5-3 | max.260 ms |
| Monitoring output OUT | |
| Type of output | p-switching, short circuit-proof |
| Switching current | max.50 mA |
| Output voltage | 0,8 x UB ... UB V DC |
| Safety outputs OA/OB | |
| Test pulses | max.0,3 ms |
| Test-pulse interval | min.100 ms |
| Type of output | Semiconductor outputs, p-switching, short circuit-proof |
| Switching current | |
| per safety output | 1 ... 150 mA |
| Output voltage | |
| HIGH U(OA) / U(OB) | UB-1,5V ... UB V DC |
| LOW U(OA) / U(OB) | 0 ... 1 V DC |
| Rated conditional short-circuit current | 100 A |
| Off-state current Ir | max.0,25 mA |
| Discrepancy time | max.10 ms |
Work area
| Repeat accuracy R | |
| According to EN 60947-5-2 | ≤ 10 |
Other
| For the approval acc. to UL the following applies | Operation only with UL class 2 power supply, or equivalent measures |
Reliability values according to EN ISO 13849-1
| Monitoring of the safety guard position | |
| Category | 4 |
| Performance Level | PL e |
| PFHD | 1.8 x 10-9 |
| Mission time | 20 |
In combination with Actuator CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
Actuating range
| Operating distance | 15 mm |
| Assured release distance Sar | |
| In x/z direction | max.40 mm |
| In y direction | max.60 mm |
| Assured operating distance Sao | min.10 mm |
| Switching hysteresis | min.1 mm |
In combination with Actuator CES-A-BDN-06-104730
Actuating range
| Operating distance | 19 mm |
| Assured release distance Sar | |
| In y direction | max.60 mm |
| In x/z direction | max.40 mm |
| Assured operating distance Sao | min.14 mm |
| Switching hysteresis | min.1 mm |
