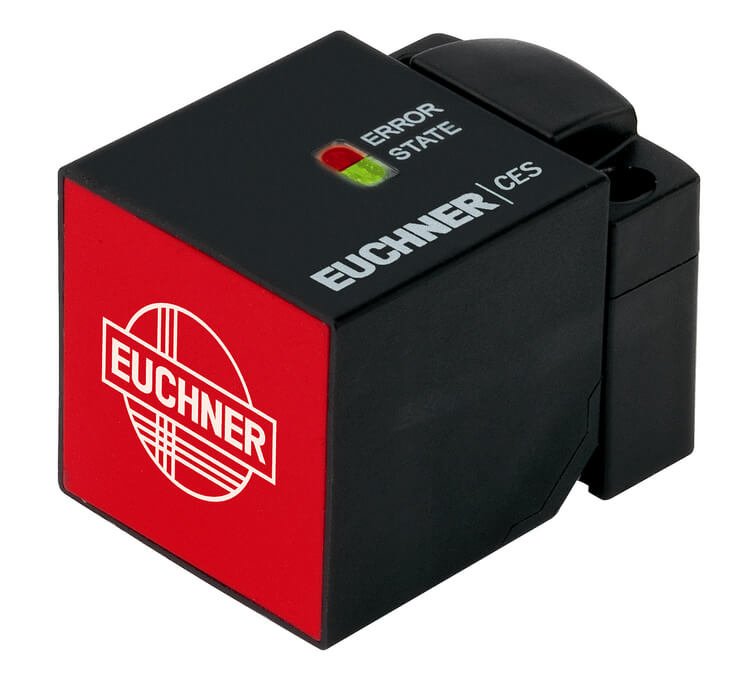

Euchner CES-AR-C01-CH-SA 098942 Temassız Emniyet Anahtarı
Entegre değerlendirme elektronikli güvenlik anahtarı
Seri olarak 20'ye kadar anahtar
Kısa devre izleme
2 güvenlik çıkışı (yarı iletken çıkışlar)
EN ISO 13849-1'e göre Kategori 4 / PL e
Çoklu kod
Yaklaşma yönü
90 ° 'lik adımlarla ayarlanabilir
Kısa devre izleme
Anahtar, OA / OB çıkış hatlarında kendi saat sinyalini üretir. Kontrol sistemlerine ve rölelere bağlanırken bu hususa dikkat edin.
Çoklu kod değerlendirmesi
Her uygun aktüatör anahtar tarafından algılanır.
EN 13849-1'e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:
EN 13849-1'e göre Kategori 4 / PL e
Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.
LED göstergesi
DURUM Durum LED'i
DIA Teşhis LED'i
Ek bağlantılar
OUT İzleme çıkışı (yarı iletken)
RST Sıfırlama girişi
Connector assignment
|
Plug connector (view of connection side) |
Pin |
Designation |
Function |
Conductor coloring of connecting cable |
|---|---|---|---|---|
 |
1 |
IB |
Enable input for channel 2 |
WH |
|
2 |
UB |
Power supply, DC 24 V |
BN |
|
|
3 |
OA |
Safety output, channel 1 |
GN |
|
|
4 |
OB |
Safety output, channel 2 |
YE |
|
|
5 |
OUT |
Monitoring output |
GY |
|
|
6 |
IA |
Enable input for channel 1 |
PK |
|
|
7 |
0V |
Ground, DC 0 V |
BU |
|
|
8 |
RST |
Reset input |
RD |
Approvals
Mechanical values and environment
| Shock and vibration resistance | In acc. with EN 60947-5-3 |
| Housing material | |
| Housing | Plastic, PBT |
| Weight | |
| Net | 0,12 kg |
| Ambient temperature | -20 ... 55 °C |
| Degree of protection | IP67 |
| Mounting distance | min.40 mm |
| Installation orientation | Any |
| Tightening torque | |
| Fixing screws | max.1 Nm |
| Ready delay | 10 s |
| Switching frequency | max.1 Hz |
| Connection | M12 plug connector, 8-pin |
Electrical connection ratings
| Extension of risk time according to EN 60947-5-3 per device | max.5 ms |
| Operating voltage DC | |
| UB | 24 V DC 15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV |
| Current consumption | |
| No load on outputs | max.50 mA |
| Fusing | |
| External (operating voltage) | 0,25 ... 8 A |
| Rated insulation voltage Ui | 300 V |
| Rated impulse withstand voltage Uimp | 1,5 kV |
| EMC protection requirements | In acc. with EN IEC 60947-5-3 |
| Degree of contamination (external, according to EN 60947-1) | 3 |
| Turn-on time | |
| Safety outputs | max.400 ms |
| Safety class | III |
| Risk time according to EN 60947-5-3 | |
| Single device | max.260 ms |
| Monitoring output OUT | |
| Type of output | p-switching, short circuit-proof |
| Switching current | max.200 mA |
| Output voltage | 0,8 x UB ... UB V DC |
| Safety outputs OA/OB | |
| Test pulses | max.1 ms |
| Type of output | Semiconductor outputs, p-switching, short circuit-proof |
| Switching current | |
| per safety output | 1 ... 400 mA |
| Output voltage | |
| HIGH U(OA) / U(OB) | UB-1,5 ... UB V DC |
| LOW U(OA) / U(OB) | 0 ... 1 V DC |
| Utilization category acc. to EN 60947-5-2 | |
| DC-13 | 24V 400mA |
| Rated conditional short-circuit current | max.100 A |
| Off-state current Ir | max.0,25 mA |
| Discrepancy time | max.10 ms |
Work area
| Repeat accuracy R | |
| According to EN 60947-5-2 | ≤ 10 |
Other
| For the approval acc. to UL the following applies | Operation only with UL class 2 power supply, or equivalent measures |
Reliability values according to EN ISO 13849-1
| Monitoring of the safety guard position | |
| Category | 4 |
| Performance Level | PL e |
| PFHD | 2.1 x 10-9 |
| Mission time | 20 |
In combination with Actuator CES-A-BDA-18-156935
Actuating range
| Operating distance | 19 mm |
| Assured release distance Sar | max.45 mm |
| Assured operating distance Sao | min.10 mm |
| Switching hysteresis | min.1 mm |
In combination with Actuator CES-A-BRN-100251
Actuating range
| Operating distance | 27 mm |
| Assured release distance Sar | max.75 mm |
| Assured operating distance Sao | min.20 mm |
| Switching hysteresis | 3 mm |
In combination with Actuator CES-A-BBA
Actuating range
| Operating distance | 18 mm |
| Assured release distance Sar | max.45 mm |
| Assured operating distance Sao | min.15 mm |
| Switching hysteresis | min.1 mm |
In combination with Actuator CES-A-BPA
Actuating range
| Operating distance | 22 mm |
| Assured release distance Sar | max.58 mm |
| Assured operating distance Sao | min.18 mm |
| Switching hysteresis | min.1 mm |
