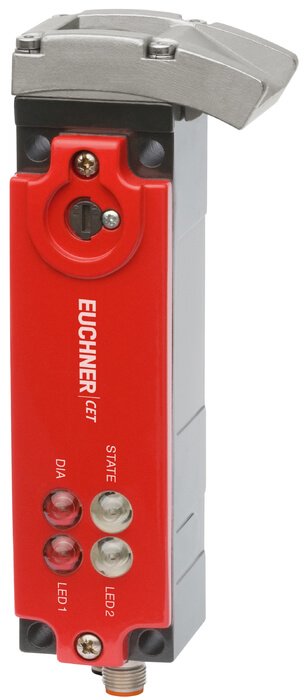

Euchner CET1-AR-CRA-CH-50X-SG105763 Temassız Emniyet Anahtarı

Euchner

Euchner CET1-AR-CRA-CH-50X-SG105763 Temassız Emniyet Anahtarı

0 - Yorum

Kategori

OTOMASYON

Marka

Euchner

Stok Kodu

273040

Garanti Süresi

24 Ay

Fiyat

887,68 EUR + KDV

41.543,44 TL

Sepete Ekle

Hızlı Satın Al

Fiyatı Düşünce Haber Ver

Euchner CET1-AR-CRA-CH-50X-SG105763

Temassız Emniyet Anahtarı CET-AR-..., M12

Kapalı tutma ve entegre değerlendirme elektronikli güvenlik anahtarı 6.500 N'ye kadar kilitleme kuvveti
Seri olarak 20'ye kadar anahtar
Kısa devre izleme
2 güvenlik çıkışı (yarı iletken çıkışlar)
EN ISO 13849-1'e göre Kategori 4 / PL e
2 fiş konnektörlü M12
Çoklu kod
Yaklaşma yönü A (teslimat durumu)

Yaklaşma Yönü

Figür

Yatay

90 ° 'lik adımlarla ayarlanabilir

Güvenlik anahtarı

Cihaz yalnızca aktüatör CET-A -.... ile bağlantılı olarak çalıştırılabilir.

Önemli: Aktüatör ayrıca sipariş edilmelidir.

Çoklu kod değerlendirme birimi

Her uygun aktüatör anahtar tarafından algılanır.

Solenoid çalışma voltajı

DC 24 V +% 10 -% 15

Koruma kilitleme tipi

CET1 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın.

LED fonksiyon göstergesi

LED Durum Durum LED'i

LED DIA Teşhis LED'i

LED 1. serbestçe yapılandırılabilir

LED 2 gn serbestçe yapılandırılabilir

Ek bağlantılar

OUT İzleme çıkışı (yarı iletken)

RST Sıfırlama girişi

EN ISO 13849-1'e göre kategori

Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:

EN ISO 13849-1'e göre Kategori 4 / PL e

Belirtilen güvenlik özellikleri, güvenlik anahtarının her türlü kurulum yönü için geçerlidir.

Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.

Approvals

Zulassung c_UL_us LISTED Class 2 or LV/C

Mechanical values and environment

Degree of freedom X	±5 mm
Degree of freedom Y	±5 mm
Degree of freedom Z	±4 mm
Housing material
Slide	Stainless steel
Safety switch housing	Die-cast aluminum
Weight
Net	1 kg
Ambient temperature
At UB = 24V DC	-20 ... 55 °C
Degree of protection	IP67
Mechanical life	1 x 106
Installation orientation	Any
Ready delay	10 s
Switching frequency	max.0,5 Hz
Connection	2 plug connectors M12, 5 and 8-pin
Approach speed	max.20 m/min
Guard locking principle	Closed-circuit current principle
Locking force Fmax	6500 N
Locking force FZh	5000 N

Electrical connection ratings

Operating voltage DC
UB	24 V DC -15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV
LED1, LED2	24 V DC -15% ... 10%
Current consumption
IB	80 mA
ICM	450 mA
Utilization category acc. to EN 60947-5-2
DC-13	24V 200mA
Solenoid operating voltage DC
UCM	24 V DC -15% ... +10% Reverse polarity protected, regulated, residual ripple < 5%, PELV
Fusing
External (operating voltage UB)	0,25 ... 8 A
External (operating voltage UCM)	0,5 ... 8 A
Connection rating
Solenoid	11 W
EMC protection requirements	In acc. with EN IEC 60947-5-3
Solenoid duty cycle	100 %
Degree of contamination (external, according to EN 60947-1)	3
Safety class
EN IEC 61140	III
Switching load
According to UL	24V DC, class 2
	Safety outputs OA/OB
Extension of risk time according to EN 60947-5-3 per device	max.5 ms
Type of output	Semiconductor outputs, p-switching, short circuit-proof
Output voltage
High U(OA,OB)	UB-1,5V ... UB V DC
Low U(OA,OB)	0 ... 1 V DC
Output current
per safety output	1 ... 200 mA
Off-state current Ir	max.0,25 mA
Risk time according to EN 60947-5-3
Single device	max.400 ms
Turn-on time
Safety outputs	400 ms
Discrepancy time
Both safety outputs	max.10 ms
	Monitoring output OUT
Type of output	Semiconductor output, p-switching, short circuit-proof
Output voltage
OUT	0,8xUB ... UB V DC
Output current
OUT	1 ... 50 mA

Work area

Repeat accuracy R
According to EN 60947-5-2	10 %

Other

For the approval acc. to UL the following applies	Operation only with UL class 2 power supply, or equivalent measures see operating instructions

For the approval acc. to UL the following applies

Operation only with UL class 2 power supply, or equivalent measures see operating instructions

Reliability values according to EN ISO 13849-1

	Monitoring of guard locking and the safety guard position
Category
Any installation orientation	4
Performance Level	PL e
PFHD
Any installation orientation	3.1 x 10-9
	Control of the guard locking
Category	Depending on external control of guard locking
Performance Level	Depending on external control of guard locking
PFHD	Depending on external control of guard locking
Mission time	20 y
