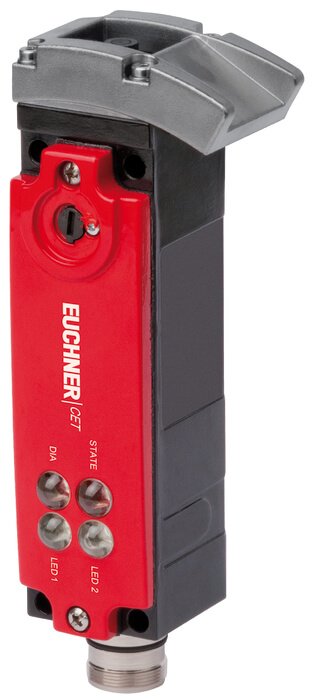

Euchner CET1-AR-CRA-CH-50X-SH-110204 Temassız Emniyet Anahtarı
Euchner

Euchner CET1-AR-CRA-CH-50X-SH-110204 Temassız Emniyet Anahtarı

0 - Yorum
Kategori
OTOMASYON
Marka
Euchner
Stok Kodu
273170
Garanti Süresi
24 Ay
Fiyat
857,07 EUR + KDV
* 10.935,36 TL den başlayan taksitlerle!
40.110,89 TL
Ürün Bilgisi
Yorumlar
Taksit Seçenekleri
Önerileriniz
Ürün Bilgisi
Euchner CET1-AR-CRA-CH-50X-SH-110204 Temassız Emniyet Anahtarı, RC18

  • Kapalı tutma ve entegre değerlendirme elektronikli güvenlik anahtarı
  • 6.500 N'ye kadar kilitleme kuvveti
  • Seri olarak 20'ye kadar anahtar
  • Kısa devre izleme
  • 2 güvenlik çıkışı (yarı iletken çıkışlar)
  • EN ISO 13849-1'e göre Kategori 4 / PL e
  • MR23 fiş konnektörlü (RC18)
  • Çoklu kod
  • Yaklaşma yönü A (teslimat durumu)


Yaklaşım Yönü

Figure

Figür
Yatay
90 ° 'lik adımlarla ayarlanabilir

Güvenlik anahtarı
Cihaz yalnızca aktüatör CET-A -.... ile bağlantılı olarak çalıştırılabilir.
Önemli: Aktüatör ayrıca sipariş edilmelidir.

Çoklu kod değerlendirme birimi
Her uygun aktüatör anahtar tarafından algılanır.

Solenoid çalışma voltajı
DC 24 V +% 10 -% 15

Koruma kilitleme tipi
CET1 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın.

LED fonksiyon göstergesi
LED Durum Durum LED'i
LED DIA Teşhis LED'i
LED 1. serbestçe yapılandırılabilir
LED 2 gn serbestçe yapılandırılabilir

Ek bağlantılar
OUT İzleme çıkışı (yarı iletken)
RST Sıfırlama girişi

EN ISO 13849-1'e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:

EN ISO 13849-1'e göre Kategori 4 / PL e
Belirtilen güvenlik özellikleri, güvenlik anahtarının her türlü kurulum yönü için geçerlidir.
Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.


Approvals

Zulassung EACRichtlinie CEZulassung c_UL_us LISTED Class 2 or LV/C

Mechanical values and environment

Degree of freedom X ±5 mm
Degree of freedom Y ±5 mm
Degree of freedom Z ±4 mm
Housing material
Safety switch housing Die-cast aluminum
Slide Stainless steel
Weight
Net 1 kg
Ambient temperature
At UB = 24V DC -20 ... 55 °C
Degree of protection IP65/IP67
Mechanical life 1 x 106
Installation orientation Any
Ready delay 10 s
Switching frequency max.0,5 Hz
Connection 1 plug connector M23, 19-pin, RC18
Approach speed max.20 m/min
Guard locking principle Closed-circuit current principle
Locking force Fmax 6500 N
Locking force FZh 5000 N

Electrical connection ratings

Operating voltage DC
LED1 , LED2 24 V DC -15% ... 10%
UB 24 V DC -15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV
Current consumption
IB 80 mA
ICM 450 mA
Utilization category acc. to EN 60947-5-2
DC-13 24V 200mA
Solenoid operating voltage DC
UCM 24 V DC -15% ... +10% Reverse polarity protected, regulated, residual ripple < 5%, PELV
Fusing
External (operating voltage UB) 0,25 ... 8 A
External (operating voltage UCM) 0,5 ... 8 A
Connection rating
Solenoid 11 W
EMC protection requirements In acc. with EN IEC 60947-5-3
Solenoid duty cycle 100 %
Degree of contamination (external, according to EN 60947-1) 3
Safety class
EN IEC 61140 III
Switching load
According to UL 24V DC, class 2
Monitoring output OUT
Type of output Semiconductor output, p-switching, short circuit-proof
Output voltage
OUT 0,8xUB ... UB V DC
Output current
OUT 1 ... 50 mA
Safety outputs OA/OB
Extension of risk time according to EN 60947-5-3 per device max.5 ms
Type of output Semiconductor outputs, p-switching, short circuit-proof
Output voltage
Low U(OA,OB) 0 ... 1 V DC
High U(OA,OB) UB-1,5V ... UB V DC
Output current
per safety output 1 ... 200 mA
Off-state current Ir max.0,25 mA
Risk time according to EN 60947-5-3
Single device max.400 ms
Turn-on time
Safety outputs 400 ms
Discrepancy time
Both safety outputs max.10 ms

Work area

Repeat accuracy R
According to EN 60947-5-2 10 %

Other

For the approval acc. to UL the following applies Operation only with UL class 2 power supply, or equivalent measures see operating instructions

Reliability values according to EN ISO 13849-1

Monitoring of guard locking and the safety guard position
Category
Any installation orientation 4
Performance Level PL e
PFHD
Any installation orientation 3.1 x 10-9
Control of the guard locking
Category Depending on external control of guard locking
Performance Level Depending on external control of guard locking
PFHD Depending on external control of guard locking
Mission time 20 y
Euchner CET1-AR-CRA-CH-50X-SH-110204

 Euchner CET1-AR-CRA-CH-50X-SH-110204
