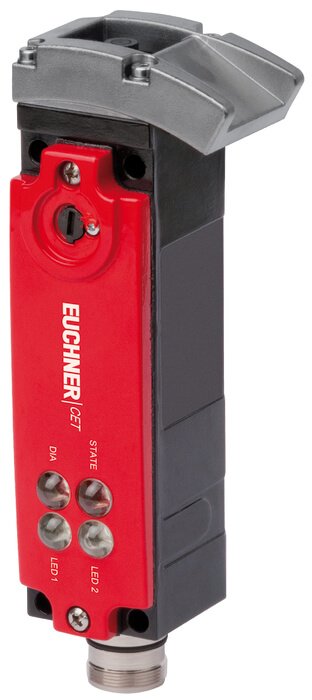

Euchner CET3-AR-CRA-AH-50X-SH110103 Temassız Emniyet Anahtarı

Figür

Yatay

90 ° 'lik adımlarla ayarlanabilir

Güvenlik anahtarı

Cihaz yalnızca aktüatör CET-A -.... ile bağlantılı olarak çalıştırılabilir.

Önemli: Aktüatör ayrıca sipariş edilmelidir.

Unicode değerlendirmesi

Her aktüatör yüksek oranda kodlanmıştır (unicode). Anahtar, yalnızca öğretilmiş aktüatörleri algılar. Ek aktüatörler öğretilebilir. Yalnızca son öğretilen aktüatör algılanır.

Solenoid çalışma voltajı

DC 24 V +% 10 -% 15

Koruma kilitleme tipi

CET3 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın. Kapı konumu da izlenir. Kapı izleme çıkışı OUT D, aktüatör uzatılmış pistonun üzerine gelir gelmez HIGH olarak ayarlanır (durum: kapı kapalı, kapalı tutma etkin değil). OUT D çıkışı kapalı tutma etkinken de ayarlanmış olarak kalır.

LED fonksiyon göstergesi

LED Durum Durum LED'i

LED DIA Teşhis LED'i

LED 1. serbestçe yapılandırılabilir

LED 2 gn serbestçe yapılandırılabilir

Ek bağlantılar

OUT İzleme çıkışı (yarı iletken)

OUT D Kapı izleme çıkışı

RST Sıfırlama girişi

J Öğretme girişi

EN ISO 13849-1'e göre kategori

Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:

EN ISO 13849-1'e göre Kategori 4 / PL e

Belirtilen güvenlik özellikleri, güvenlik anahtarının her türlü kurulum yönü için geçerlidir.

Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.



Approvals

Mechanical values and environment

Housing material
Slide	Stainless steel
Safety switch housing	Die-cast aluminum
Weight
Net	1 kg
Ambient temperature
At UB = 24V DC	-20 ... 55 °C
Degree of protection	IP65/IP67
Mechanical life	1 x 106
Installation orientation	Any
Switching frequency	max.0,5 Hz
Connection	1 plug connector M23, 19-pin, RC18

Electrical connection ratings

Operating voltage DC
UB	24 V DC -15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV
LED	24 V DC -15% ... 10%
Current consumption
IB	80 mA
ICM	450 mA
Utilization category acc. to EN 60947-5-2
DC-13	24V 200mA
Solenoid operating voltage DC
UCM	24 V DC -15% ... +10% Reverse polarity protected, regulated, residual ripple < 5%, PELV
Fusing
External (solenoid operating voltage UCM)	0,5 ... 8 A
External (operating voltage UB)	0,25 ... 8 A
Connection rating
Solenoid	11 W
EMC protection requirements	In acc. with EN IEC 60947-5-3
Solenoid duty cycle	100 %
Degree of contamination (external, according to EN 60947-1)	3
Safety class
EN IEC 61140	III
Switching load
According to UL	24V DC, class 2
	Monitoring output OUT
Type of output	p-switching, short circuit-proof
Switching current
OUT	1 ... 50 mA
Output voltage
OUT	0,8xUB ... UB V DC
Switching delay from state change	max.400 ms
	Monitoring output OUT D
Type of output	p-switching, short circuit-proof
Switching current
OUT D	1 ... 50 mA
Output voltage
OUT D	0,8xUB ... UB V DC
Switching delay from state change	max.700 ms
	Safety outputs OA/OB
Extension of risk time according to EN 60947-5-3 per device	max.5 ms
Type of output	2 semiconductor outputs, p-switching, short circuit-proof
Switching current
Per safety output OA / OB	1 ... 200 mA
Output voltage
HIGH U(OA) / U(OB)	UB-1,5V ... UB V DC
LOW U(OA) / U(OB)	0 ... 1 V DC
Off-state current Ir	max.0,25 mA
Risk time according to EN 60947-5-3
Single device	max.400 ms
Turn-on time	400 ms
Discrepancy time
Both safety outputs	max.10 ms
	Teach-in input
Input voltage
High	15 ... 27,6 V DC
Low	0 ... 1 V DC

Other

For the approval acc. to UL the following applies

Operation only with UL class 2 power supply, or equivalent measures see operating instructions

Reliability values according to EN ISO 13849-1

	Control of the guard locking
Category	Depending on external control of guard locking
Performance Level	Depending on external control of guard locking
PFHD	Depending on external control of guard locking
	Monitoring of guard locking and the safety guard position
Category
Any installation orientation	4
Performance Level	PL e
PFHD
Any installation orientation	3.1 x 10-9
Mission time	20 y
