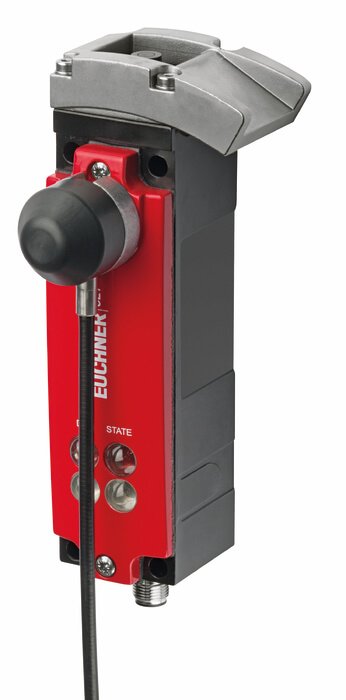

Euchner CET3-AR-CRA-CH-50X-SG-C2290-110114 Temassız Emniyet Anahtarı
0 - Yorum
Kategori
Marka
Stok Kodu
273171
Garanti Süresi
24 Ay
Fiyat
1.103,94 EUR + KDV
* 14.085,19 TL den başlayan taksitlerle!
51.664,45 TL
Euchner CET3-AR-CRA-CH-50X-SG-C2290-110114
Temassız Emniyet Anahtarı M12, Bowden telli
- Kapalı tutma ve entegre değerlendirme elektronikli güvenlik anahtarı
- 6.500 N'ye kadar kilitleme kuvveti
- Seri olarak 20'ye kadar anahtar
- Kısa devre izleme
- 2 güvenlik çıkışı (yarı iletken çıkışlar)
- EN ISO 13849-1'e göre Kategori 4 / PL e
- 2 fiş konnektörlü M12
- Çoklu kod
- Kapı izleme çıkışı
- Kapı pozisyonunun LED ile gösterilmesi
- Önden serbest bırakma kablosu (bowden), 3m, otomatik dönüş
- Yaklaşma yönü A (teslimat durumu)
Güvenlik anahtarı
Cihaz yalnızca aktüatör CET-A -.... ile bağlantılı olarak çalıştırılabilir.
Önemli: Aktüatör ayrıca sipariş edilmelidir.
Çoklu kod değerlendirme birimi
Her uygun aktüatör anahtar tarafından algılanır.
Solenoid çalışma voltajı
DC 24 V +% 10 -% 15
Koruma kilitleme tipi
CET3 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın. Kapı konumu da izlenir. Kapı izleme çıkışı OUT D, aktüatör uzatılmış pistonun üzerine gelir gelmez HIGH olarak ayarlanır (durum: kapı kapalı, kapalı tutma etkin değil). OUT D çıkışı kapalı tutma etkinken de ayarlanmış olarak kalır.
LED fonksiyon göstergesi
LED Durum Durum LED'i
LED DIA Teşhis LED'i
LED 1. serbestçe yapılandırılabilir
Kapı kapatıldığında LED 2 gn yanar
Ek bağlantılar
OUT İzleme çıkışı (yarı iletken)
OUT D Kapı izleme çıkışı
RST Sıfırlama girişi
EN ISO 13849-1'e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:
EN ISO 13849-1'e göre Kategori 4 / PL e
Belirtilen güvenlik özellikleri, güvenlik anahtarının her türlü kurulum yönü için geçerlidir.
Önemli: EN ISO 13849-1'e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.
Tel ön açma (bowden)
Önden kilit açma, koruma kilidinin bir çekme teli aracılığıyla uzaktan açılmasına izin verir. Çekme telinin esnek yönlendirilmesi, erişilemeyen kurulum durumlarında koruma kilidinin açılmasına izin verir.
Önemli: Önden serbest bırakma kablosu (bowden) bir güvenlik işlevi değildir.
Approvals
Mechanical values and environment
| Shock and vibration resistance | In acc. with EN 60947-5-3 |
| Degree of freedom X | ±5 mm |
| Degree of freedom Y | ±5 mm |
| Degree of freedom Z | ±4 mm |
| Housing material | |
| Slide | Stainless steel |
| Safety switch housing | Die-cast aluminum |
| Weight | |
| Net | 1 kg |
| Ambient temperature | |
| At UB = 24V DC | -20 ... 55 °C |
| Degree of protection | IP67 |
| Mechanical life | 1 x 106 |
| Installation orientation | Any |
| Ready delay | 10 s |
| Switching frequency | max.0,5 Hz |
| Connection | 2 plug connectors M12, 5 and 8-pin |
| Approach speed | max.20 m/min |
| Guard locking principle | Closed-circuit current principle |
| Locking force Fmax | 6500 N |
| Locking force FZh | 5000 N |
Electrical connection ratings
| Operating voltage DC | |
| LED | 24 V DC -15% ... 10% |
| UB | 24 V DC -15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV |
| Current consumption | |
| IB | 80 mA |
| ICM | 450 mA |
| Utilization category acc. to EN 60947-5-2 | |
| DC-13 | 24V 200mA |
| Solenoid operating voltage DC | |
| UCM | 24 V DC -15% ... +10% Reverse polarity protected, regulated, residual ripple < 5%, PELV |
| Fusing | |
| External (operating voltage UB) | 0,25 ... 8 A |
| External (solenoid operating voltage UCM) | 0,5 ... 8 A |
| Connection rating | |
| Solenoid | 11 W |
| EMC protection requirements | In acc. with EN IEC 60947-5-3 |
| Solenoid duty cycle | 100 % |
| Degree of contamination (external, according to EN 60947-1) | 3 |
| Connecting cable | 30V DC, 2A |
| Safety class | |
| EN IEC 61140 | III |
| Switching load | |
| According to UL | 24V DC, class 2 |
| Safety outputs OA/OB | |
| Extension of risk time according to EN 60947-5-3 per device | max.5 ms |
| Type of output | 2 semiconductor outputs, p-switching, short circuit-proof |
| Switching current | |
| Per safety output OA / OB | 1 ... 200 mA |
| Output voltage | |
| High U(OA) / U(OB) | UB-1,5V ... UB V DC |
| Low U(OA) / U(OB) | 0 ... 1 V DC |
| Off-state current Ir | max.0,25 mA |
| Risk time according to EN 60947-5-3 | |
| Single device | max.400 ms |
| Turn-on time | 400 ms |
| Discrepancy time | |
| Both safety outputs | max.10 ms |
| Monitoring output OUT | |
| Type of output | p-switching, short circuit-proof |
| Switching current | |
| OUT | 1 ... 50 mA |
| Output voltage | |
| OUT | 0,8xUB ... UB V DC |
| Switching delay from state change | max.400 ms |
| Monitoring output OUT D | |
| Type of output | p-switching, short circuit-proof |
| Switching current | |
| OUT D | 1 ... 50 mA |
| Output voltage | |
| OUT D | 0,8xUB ... UB V DC |
| Switching delay from state change | max.700 ms |
Work area
| Repeat accuracy R | |
| According to EN 60947-5-2 | 10 % |
Other
| For the approval acc. to UL the following applies | Operation only with UL class 2 power supply, or equivalent measures see operating instructions |
Reliability values according to EN ISO 13849-1
| Monitoring of guard locking and the safety guard position | |
| Category | |
| Any installation orientation | 4 |
| Performance Level | PL e |
| PFHD | |
| Any installation orientation | 3.1 x 10-9 |
| Control of the guard locking | |
| Category | Depending on external control of guard locking |
| Performance Level | Depending on external control of guard locking |
| PFHD | Depending on external control of guard locking |
| Mission time | 20 y |
