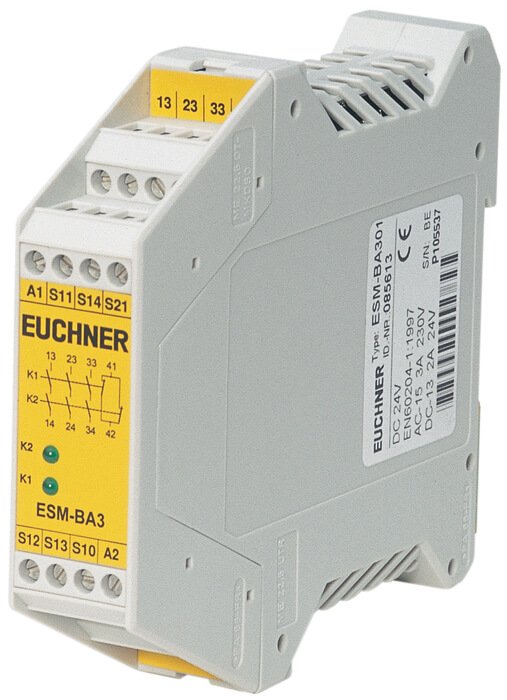

Euchner ESM-BA301 085613
Temel cihaz ESM-BA3 .., 3 güvenlik kontağı, 1 yardımcı kontak, kat. 4
ESM-BA .. EN ISO 13849-1'e göre kategori 4'e kadar kullanım
LED durum göstergeleri
Tek kanallı veya çift kanallı kontrol
3 yedek güvenlik kontağı
1 yardımcı kontak (izleme kontağı)
Kısa devre ve toprak hatası / toprak hatası izleme
Röle çıkışları
Çıkışlar elektriksel olarak ayrılmış ve yedekli tasarıma sahiptir.
Bağlantı seçenekleri
Uygun kablolama kullanılarak aşağıdaki işlevler seçilebilir:
- Röle, otomatik başlatma veya bir başlatma düğmesiyle başlar.
- Aşağı akım röleleri veya kontaktörlerin izlenmesi
- Zaman içinde emniyet bileşenlerini izlemek için eşzamanlı izleme.
- İzlenen bir başlatma düğmesini kullanarak röle başlatma.
- Bağlantı kabloları arasındaki kısa devreleri tespit etmek ve çıkışları kapatmak veya gerekirse rölenin başlamasını önlemek için kısa devre izleme.
- Bağlantı kabloları ile toprak veya toprak arasındaki kısa devreleri tespit etmek ve çıkışları kapatmak veya gerekirse rölenin başlamasını önlemek için toprak hatası / toprak hatası izleme.
Yardımcı bağlantılar
ESM-BA3 .. serisindeki röleler, elektriksel olarak ayrı normalde kapalı kontaklar ve yardımcı kontaklarla mevcuttur.
Bağlantı terminalleri
Opsiyonel olarak, ESM-BA ... cihazları ayrıca geçmeli bağlantı terminalli versiyon olarak da mevcuttur.
Approvals



Mechanical values and environment
| Housing material | |
| Housing | Polyamide PA6.6 |
| Weight | |
| Net | 0,23 kg |
| Ambient temperature | -15 ... 40 °C |
| Degree of protection | IP20 |
| Mechanical life | |
| operating cycles | 10 x 106 |
| Contact material | AgSnO2 |
| Mounting method | Mounting rail 35mm according to DIN EN 60715 TH35 |
| Connection | Connection terminals |
| Length of control cable | |
| With conductor cross-section 0.75mm2 | 1000 m |
| Safety contacts 13/14, 23/24, 33/34 | |
| Number of safety contacts | 3 |
| Auxiliary contacts 41/42 | |
| Number of auxiliary contacts | 1 |
Electrical connection ratings
| Operating voltage | |
| AC/DC | 24 V -10% ... +10% |
| Rated insulation voltage Ui | |
| AC | 250 V |
| Rated impulse withstand voltage Uimp | |
| Leakage path/air gaps | 4 kV |
| Overvoltage category according to IEC EN 60664-1 | 3 |
| Reverse polarity protection | |
| On version UB =24V DC | |
| Rated supply frequency | 50 ... 60 Hz |
| Connection rating | |
| at 24 V DC | 2,3 W |
| Degree of contamination (external, according to EN 60947-1) | 2 |
| Connection cross-section | 0,14 ... 2,5 mm² |
| Test voltage | |
| Control system/contacts | 2,5 kV |
| Control voltage | |
| On S11 | 24 V 18,6 ... 26 V Start button |
| Control current | |
| S11...S14 | 60 mA |
| LED indicator | 2 status displays (green) for relays K1 and K2 |
| Safety contacts 13/14, 23/24, 33/34 | |
| Type of output | |
| NO | Relay contacts, floating and positively driven (redundant) |
| Switching voltage | |
| AC | max.250 V |
| DC | max.24 V |
| Switching current | |
| at 24V | min.5 mA |
| Cumulative current | max.15 A For all contacts |
| Fusing | |
| External contact fuses (safety circuit) according to IEC 60269-1 | 10A gG |
| Utilization category acc. to EN 60947-5-1 | |
| AC-15 | 3A , 250V |
| DC-13 | 3A , 24V |
| AC-12 | 8A ohmic load, 250V |
| DC-12 | 8 A ohm resistive load, 40 V |
| Breaking capacity according to UL | 8A 250V AC / 3A 24V DC per contact |
| Auxiliary contacts 41/42 | |
| Type of output | |
| NC | Relay contacts, floating |
| Utilization category acc. to EN 60947-5-1 | |
| AC-12 | 2A ohmic load, 250V |
| DC-12 | 2 A ohm resistive load, 40V |
| Breaking capacity according to UL | 2A, 250V AC / 2A, 24V DC per contact |
Other
| In compliance with | EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN 50581: 2012 (RoHS) |
Reliability values according to EN ISO 13849-1
| Performance Level | PL e |
| Category | 4 |
| PFHD | 1.2 x 10-8 |
| Number of switching cycles | |
| ≤ 0.1 A at 24 V DC | max.500000 1/Jahr |
| ≤ 1 A at 24 V DC | max.350000 1/Jahr |
| ≤ 2 A at 24 V DC | max.100000 1/Jahr |
| Mission time | 20 y |
