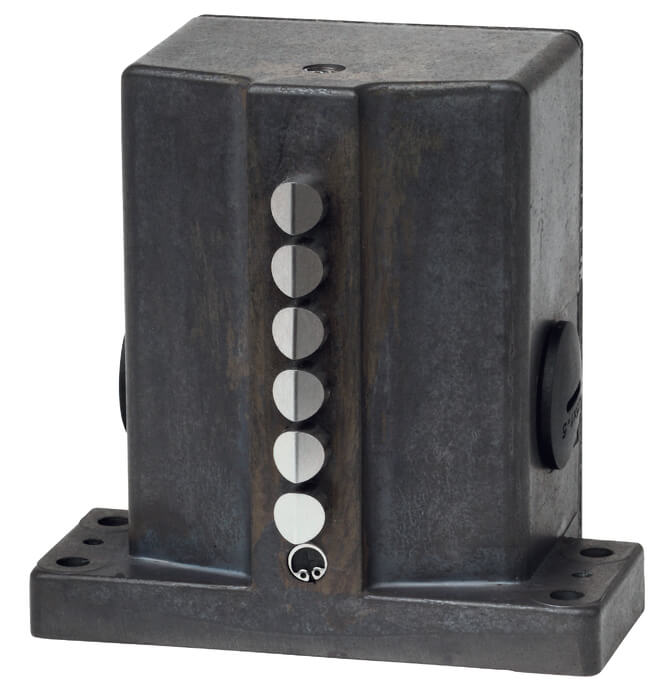

Euchner GSBF02R12-502-MC1806 089529 12/16 mm Mechanical
Piston aralığı 12 veya 16 mm
Dik gövde
IEC 60529'a göre IP67 koruma derecesi
LED işlev ekranı isteğe bağlı
Anahtarlama elemanları
ES 502 E Hızlı anahtarlama kontağı 1 NC + 1 NO
ES 508 Yavaş hareketli anahtarlama kontağı 1 NC
ES 514 Snap-action anahtarlama kontağı 1 NC + 1 NO
Emniyet anahtarlama elemanlarının kullanımında, pozitif tahrikli hareketi sağlamak için kenet/mangal mesafesi korunmalıdır. Kenetler/mangallar EN1088'e göre pozitif olarak monte edilmelidir, yani gevşemeye karşı perçinlenmeli, kaynaklanmalı veya başka bir şekilde sabitlenmelidir.
LED işlev ekranı (isteğe bağlı)
Aşağıdaki voltaj aralıkları için işlev ekranları mevcuttur (aksesuarlara bakın)
LE060 12 ... 60 V AC / DC
LE110 110 V AC ±% 15
LE220 220 V AC ±% 15
Approvals
Mechanical values and environment
Contact bounce time | < 3ms |
Contact closing time | < 4ms |
Design | Upright |
Housing material | |
Housing | Die-cast aluminum, anodized |
Weight | |
Net | 0,65 kg |
Ambient temperature | -5 ... 80 °C |
Degree of protection | IP67 |
Mechanical life | 30 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Snap-action switching contact |
Plunger spacing | 12 mm |
Installation orientation | Any |
Number of switching elements | 2 |
Number of NC contacts | 2 |
Number of NO contacts | 2 |
Connection | 2 x M25 x 1.5 |
Approach speed | 0,01 ... 80 m/min |
Actuating element | Roller plunger |
Roller diameter | 8 mm |
Actuating force | min.20 N |
Operating point accuracy | ± 0.01 |
Electrical connection ratings
Thermal rated current Ith | 8 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 6A 230V |
DC-13 | 6A 24V |
AC-12 | 8 A, 250 V |
Short circuit protection according to IEC 60269-1 | 8A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 2,5 kV |
Switching current | |
Min. at DC 12V | min.10 mA |
Connection cross-section | 0,34 ... 1,5 mm² |
