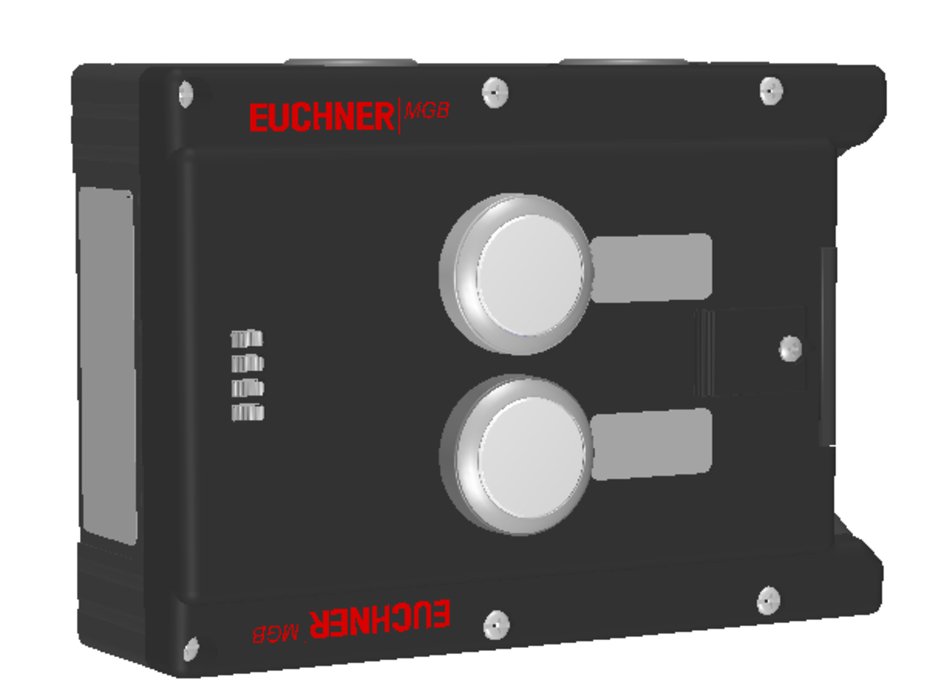

Euchner MGB-L1-ARA-AL2A1-M-R-121086 Kilit Modülü
(Yay kuvveti ile kapalı tutma) 2 basma düğmeli, dahil. etiket taşıyıcı
Kapalı tutma denetimli kapalı tutma
Diğer AR cihazlarıyla seri olarak bağlanabilir (örneğin CES-AR ve CET-AR)
2 buton (ışıklı)
Lens seti ile 6 adet.
Dahil. yapışkan etiketler
Kablo girişli
Unicode
Koruma kilitleme tipi
MGB-L1 ... Kilitleme kolu, yay kuvvetiyle kilitli konumda tutulur ve solenoid kuvveti ile açılır (kapalı devre akımı prensibi, mekanik olarak kilitlenir).
Kapı durdurma
MGB'nin değerlendirme modülüne kalıcı olarak mekanik bir kapı durdurucu entegre edilmiştir. Durdurucu üzerindeki işaret, ayarlamayı kolaylaştırır.
LED göstergesi
LED göstergesi, tüm önemli sistem ve durum bilgilerini gösterir.
Çıkışları izleme
Kapı kapatıldığında OD AÇIK
OT Cıvata dili değerlendirme modülüne takılı
OL Kapalı tutma solenoidi kilitli konumda
OI Teşhisi; bir hata var
Pushbutton
S2 1 NO kontağı, ışıklı
S3 1 NO kontak, ışıklı
Lens seti
Basma düğmesinin rengi, birlikte verilen lens seti kullanılarak seçilebilir (6 renk). Ürün no .: 120378 (Aksesuarlara bakınız)
Yapışkan etiketler
Yapışkan etiketli cihazlarda önceden oluşturulmuş girintiler bulunur. Ekteki yapışkan etiketler (standart boyut 12,5 x 27 mm) bu girintilere yapıştırılabilir.
Approvals
Mechanical values and environment
Housing material | |
Housing | Reinforced plastic; die-cast zinc nickel-plated, stainless steel |
Weight | |
Net | 0,75 kg |
Ambient temperature | |
At UB = 24V DC | -20 ... 55 °C |
Degree of protection | IP65 |
Mechanical life | 1 x 106 |
In case of use as door stop, and 1 Joule impact energy | 0,1 x 106 |
Installation orientation | Door hinge DIN right |
Switching frequency | 0,25 Hz |
Connection | Cable entries M20x1.5 |
Guard locking principle | Closed-circuit current principle |
Locking force FZh | 2000 N |
Electrical connection ratings
Utilization category acc. to EN 60947-5-2 | |
DC-13 | 24V 200mA |
Rated insulation voltage Ui | 30 V |
Rated impulse withstand voltage Uimp | 1,5 kV |
Degree of contamination (external, according to EN 60947-1) | 3 |
Connection cross-section | |
(Rigid/flexible) | 0,13 ... 1,5 mm² |
(Rigid/flexible) with cable end sleeve according to DIN 46 228/1 | 0,25 ... 1,5 mm² |
(Rigid/flexible) with cable end sleeve with collar according to DIN 46 228/1 | 0,25 ... 0,75 mm² |
Safety class | III |
Discrepancy time | |
Between FO1A and FO1B | max.10 ms |
Risk time according to EN 60947-5-3 | max.350 ms |
Transponder coding | Unicode |
Power supply UB | |
Operating voltage DC | |
UB | 24 V DC -15% ... 10% |
Current consumption | |
IUB | max.80 mA |
Power supply UA | |
Operating voltage DC | |
UA | 24 V DC -15% ... 10% |
Current consumption | |
IUA | max.375 mA |
Safety outputs FO1A, FO1B | |
Test pulses | max.1 ms |
Test-pulse interval | min.100 ms |
Type of output | Semiconductor outputs, p-switching, short circuit-proof |
Output voltage | |
UFO1A /UFO1B LOW | 0 ... 1 V DC |
UFO1A /UFO1B HIGH | UB-2V ... UB V DC |
Output current | |
Per safety output FO1A / FO1B | 1 ... 200 mA |
Monitoring outputs OD, OT, OL, OI | |
Type of output | Semiconductor outputs, p-switching, short circuit-proof |
Output voltage | UA-2V ... UA V DC |
Output current | max.50 mA |
Controls and indicators | |
Switching voltage | UA V |
Switching current | 1 ... 10 mA |
Breaking capacity | max.0,25 W |
Power supply LED | 24 V DC |
Solenoid control input IMP1, IMP2, IMM | |
Test pulses | max.5 ms |
Test-pulse interval | min.100 ms |
Controls and indicators
Assignment diagram | L1 |
Position 2 | |
Version | Illuminated push buttons |
Slide-in label | |
Special features | |
Color | |
Switching element | 1NO |
Position 3 | |
Version | Illuminated push buttons |
Slide-in label | |
Special features | |
Color | |
Switching element | 1NO |
Other
Additional feature | Incl. cover set ID. No. 120344 |
Product version number | V4.0.0 |
Slide-in label | 2 pcs. without marking |
Reliability values according to EN ISO 13849-1
Monitoring of guard locking and the safety guard position | |
Category | 4 |
Performance Level | PL e |
PFHD | 3.7 x 10-9 |
Control of the guard locking | |
Category | 4 |
Performance Level | PL e |
PFHD | 2.8 x 10-9 |
Mission time | 20 y |
