Euchner MGB-L1HE-ARA-R-121236 Kilit Seti

0 - Yorum
Kategori
Marka
Stok Kodu
273049
Garanti Süresi
24 Ay
Fiyat
1.786,39 EUR + KDV
* 22.792,59 TL den başlayan taksitlerle!
83.603,17 TL

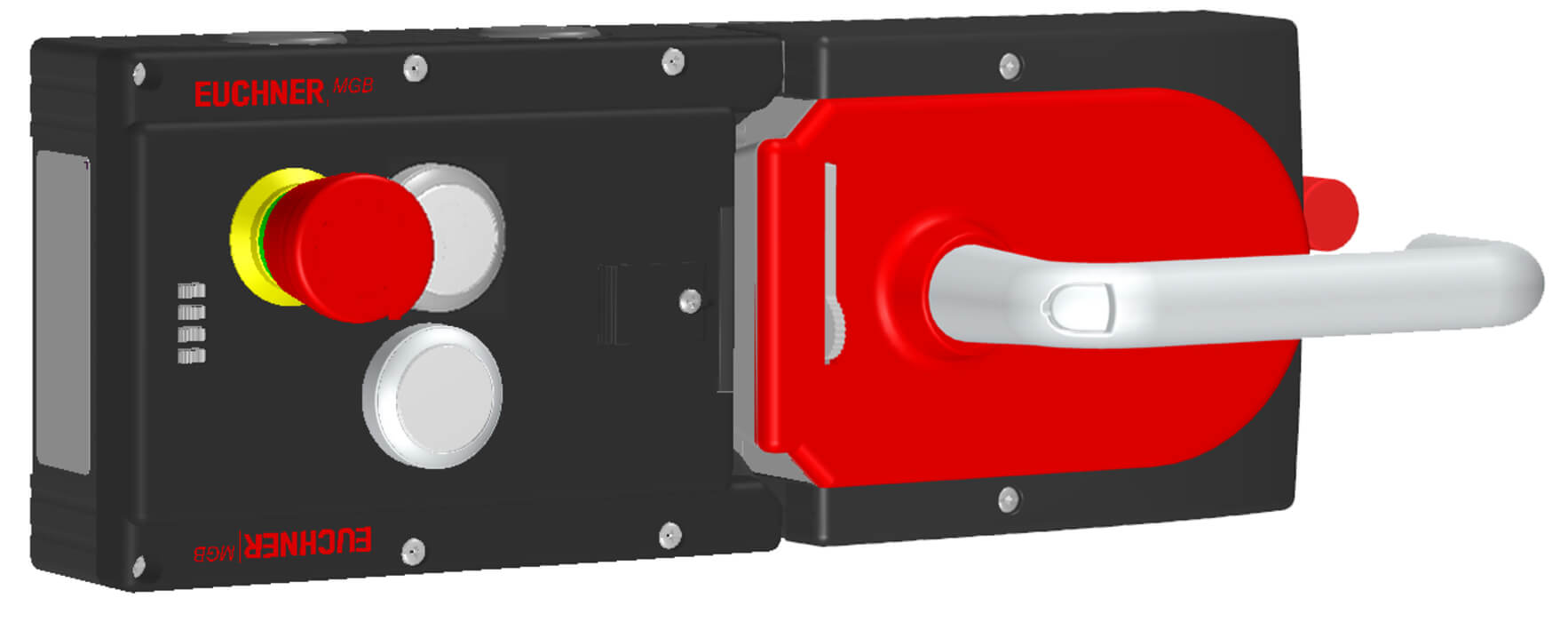

Euchner MGB-L1HE-ARA-R-121236 Kilitleme seti
(Yay kuvvetiyle kapalı tutma) 2 basma düğmeli, acil durdurma


  • Kapalı tutma denetimli kapalı tutma
  • Diğer AR cihazlarıyla seri olarak bağlanabilir (örneğin CES-AR ve CET-AR)
  • ISO 13850'ye göre acil durdurma
  • 2 buton (ışıklı)
  • Lens seti ile 6 adet.
  • Kablo girişli
  • Kaçış serbest bırakılmasıyla
  • Unicode

Koruma kilitleme tipi
MGB-L1 ... Kilitleme kolu, yay kuvvetiyle kilitli konumda tutulur ve solenoid kuvveti ile açılır (kapalı devre akımı prensibi, mekanik olarak kilitlenir).

Kapı durdurma
MGB'nin değerlendirme modülüne kalıcı olarak mekanik bir kapı durdurucu entegre edilmiştir. Durdurucu üzerindeki işaret, ayarlamayı kolaylaştırır.

LED göstergesi
LED göstergesi, tüm önemli sistem ve durum bilgilerini gösterir.

Çıkışları izleme
Kapı kapatıldığında OD AÇIK
OT Cıvata dili değerlendirme modülüne takılı
OL Kapalı tutma solenoidi kilitli konumda
OI Teşhisi; bir hata var

Acil durdurma cihazı
S1 2 pozitif tahrikli kontak ve 1 NO kontağı (örn. İzleme kontağı), sıfırlamak için çevirmeli acil durdurma, ışıksız

PushButton
S2 1 NO kontağı, aydınlatmalı
S3 1 NO kontak, ışıklı

Lens seti
Basma düğmesinin rengi, birlikte verilen lens seti kullanılarak seçilebilir (5 renk). Ürün no .: 120344 (Aksesuarlara bakınız)

Kaçış bırakma
Kaçış serbest bırakma sistemi, kişilerin kazara kapanıp koruma kilitli kapıyı tehlike bölgesinden açmasını sağlar.


Handle module MGB-H-AA1A1-R-100464 (Order no. 100464)

Handle module MGB-H-AA1A1-R-100464

Mechanical values and environment

Housing material
Housing Reinforced plastic, die-cast zinc nickel-plated, stainless steel
Weight
Net 1,00 kg
Ambient temperature -20 ... 55 °C
Degree of protection IP65
Installation orientation Door hinge DIN right

Other

Product version number V3.0.0

Escape release MGB-E-A-100465 (Order no. 100465)

Escape release MGB-E-A-100465

Mechanical values and environment

Housing material
Housing Die-cast zinc/stainless steel powder-coated
Weight
Net 0,75 kg
Ambient temperature -20 ... 55 °C
Mechanical life 1 x 106
Installation orientation Any

Other

Product version number V2.0.0

Locking module MGB-L1-ARA-AM3A1-M-R-121234 (Order no. 121234)

Locking module MGB-L1-ARA-AM3A1-M-R-121234

Mechanical values and environment

Housing material
Housing Reinforced plastic; die-cast zinc nickel-plated, stainless steel
Weight
Net 0,75 kg
Ambient temperature
At UB = 24V DC -20 ... 55 °C
Degree of protection IP65
Mechanical life 1 x 106
In case of use as door stop, and 1 Joule impact energy 0,1 x 106
Installation orientation Door hinge DIN right
Switching frequency 0,25 Hz
Connection Cable entries M20x1.5
Guard locking principle Closed-circuit current principle
Locking force FZh 2000 N

Electrical connection ratings

Utilization category acc. to EN 60947-5-2
DC-13 24V 200mA
Rated insulation voltage Ui 30 V
Rated impulse withstand voltage Uimp 1,5 kV
Degree of contamination (external, according to EN 60947-1) 3
Connection cross-section
(Rigid/flexible) with cable end sleeve according to DIN 46 228/1 0,25 ... 1,5 mm²
(Rigid/flexible) with cable end sleeve with collar according to DIN 46 228/1 0,25 ... 0,75 mm²
(Rigid/flexible) 0,13 ... 1,5 mm²
Safety class III
Discrepancy time
Between FO1A and FO1B max.10 ms
Risk time according to EN 60947-5-3 max.350 ms
Transponder coding Unicode
Power supply UB
Operating voltage DC
UB 24 V DC -15% ... 10%
Current consumption
IUB max.80 mA
Power supply UA
Operating voltage DC
UA 24 V DC -15% ... 10%
Current consumption
IUA max.375 mA
Safety outputs FO1A, FO1B
Test pulses max.1 ms
Test-pulse interval min.100 ms
Type of output Semiconductor outputs, p-switching, short circuit-proof
Output voltage
UFO1A /UFO1B HIGH UB-2V ... UB V DC
UFO1A /UFO1B LOW 0 ... 1 V DC
Output current
Per safety output FO1A / FO1B 1 ... 200 mA
Monitoring outputs OD, OT, OL, OI
Type of output Semiconductor outputs, p-switching, short circuit-proof
Output voltage UA-2V ... UA V DC
Output current max.50 mA
Controls and indicators
Switching voltage UA V
Switching current 1 ... 10 mA
Breaking capacity max.0,25 W
Power supply LED 24 V DC
Emergency stop
Switching voltage 5 ... 24 V
Switching current 1 ... 100 mA
Breaking capacity max.0,25 W
Power supply LED 24 V DC
Solenoid control input IMP1, IMP2, IMM
Test pulses max.5 ms
Test-pulse interval min.100 ms

Other

Additional feature Incl. cover set ID. No. 120344
Product version number V4.0.0

Reliability values according to EN ISO 13849-1

Emergency stop
B10D
Emergency stop 0,13 x 106
Control of the guard locking
Category 4
Performance Level PL e
PFHD 2.8 x 10-9
Monitoring of guard locking and the safety guard position
Category 4
Performance Level PL e
PFHD 3.7 x 10-9
Mission time 20 y
Euchner MGB-L1HE-ARA-R-121236 Kilitleme seti

Euchner MGB-L1HE-ARA-R-121236 Kilitleme seti
