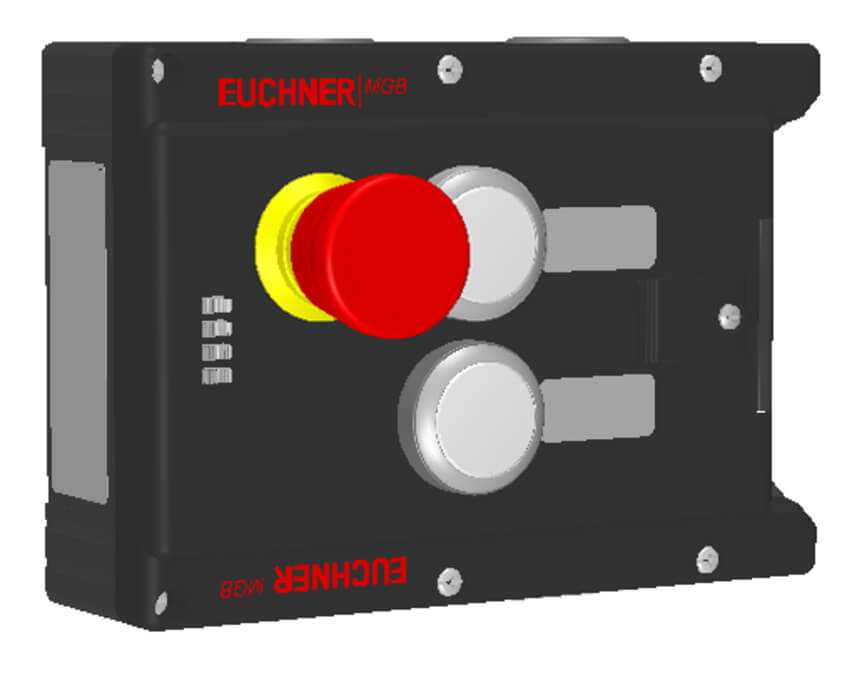

Euchner MGB-L2-ARA-AM3A1-M-R-121257 Kilit Modülü
0 - Yorum
Kategori
Marka
Stok Kodu
273235
Garanti Süresi
24 Ay
Fiyat
1.381,13 EUR + KDV
* 17.621,89 TL den başlayan taksitlerle!
64.637,08 TL
Euchner MGB-L2-ARA-AM3A1-M-R-121257 Kilit Modülü
(Solenoid kuvveti ile kapalı tutma) 2 basma düğmeli, acil durdurma, dahil. etiket taşıyıcı
Kapalı tutma denetimli kapalı tutma
Diğer AR cihazlarıyla seri olarak bağlanabilir (örneğin CES-AR ve CET-AR)
ISO 13850'ye göre acil durdurma
2 buton (ışıklı)
Lens seti ile 6 adet.
dahil. yapışkan etiketler
Kablo girişli
Unicode
Koruma kilitleme tipi
MGB-L2 ... Kilitleme kolu, solenoid kuvvetiyle kilitli konumda tutulur ve solenoid kapatıldığında yay kuvvetiyle açılır (açık devre akımı prensibi, elektriksel olarak kilitlenir).
Kapı durdurma
MGB'nin değerlendirme modülüne kalıcı olarak mekanik bir kapı durdurucu entegre edilmiştir. Durdurucu üzerindeki işaret, ayarlamayı kolaylaştırır.
LED göstergesi
LED göstergesi, tüm önemli sistem ve durum bilgilerini gösterir.
Çıkışları izleme
Kapı kapatıldığında OD AÇIK
OT Cıvata dili değerlendirme modülüne takılı
OL Kapalı tutma solenoidi kilitli konumda
OI Teşhisi; bir hata var
Acil durdurma cihazı
S1 2 pozitif tahrikli kontak ve 1 NO kontağı (örn. İzleme kontağı), sıfırlamak için çevirmeli acil durdurma, ışıksız
Pushbutton
S2 1 NO kontağı, aydınlatmalı
S3 1 NO kontak, ışıklı
Lens seti
Basma düğmesinin rengi, birlikte verilen lens seti kullanılarak seçilebilir (5 renk). Ürün no .: 120344 (Aksesuarlara bakınız)
Yapışkan etiketler
Yapışkan etiketli cihazlarda önceden oluşturulmuş girintiler bulunur. Ekteki yapışkan etiketler (standart boyut 12,5 x 27 mm) bu girintilere yapıştırılabilir.
Approvals
Mechanical values and environment
| Housing material | |
| Housing | Reinforced plastic; die-cast zinc nickel-plated, stainless steel |
| Weight | |
| Net | 0,75 kg |
| Ambient temperature | |
| At UB = 24V DC | -20 ... 55 °C |
| Degree of protection | IP65 |
| Mechanical life | 1 x 106 |
| In case of use as door stop, and 1 Joule impact energy | 0,1 x 106 |
| Installation orientation | Door hinge DIN right |
| Switching frequency | 0,25 Hz |
| Connection | Cable entries M20x1.5 |
| Guard locking principle | Open-circuit current principle |
| Locking force FZh | 2000 N |
Electrical connection ratings
| Utilization category acc. to EN 60947-5-2 | |
| DC-13 | 24V 200mA |
| Rated insulation voltage Ui | 30 V |
| Rated impulse withstand voltage Uimp | 1,5 kV |
| Degree of contamination (external, according to EN 60947-1) | 3 |
| Connection cross-section | |
| (Rigid/flexible) with cable end sleeve according to DIN 46 228/1 | 0,25 ... 1,5 mm² |
| (Rigid/flexible) | 0,13 ... 1,5 mm² |
| (Rigid/flexible) with cable end sleeve with collar according to DIN 46 228/1 | 0,25 ... 0,75 mm² |
| Safety class | III |
| Discrepancy time | |
| Between FO1A and FO1B | max.10 ms |
| Risk time according to EN 60947-5-3 | max.350 ms |
| Transponder coding | Unicode |
| Controls and indicators | |
| Switching voltage | UA V |
| Switching current | 1 ... 10 mA |
| Breaking capacity | max.0,25 W |
| Power supply LED | 24 V DC |
| Power supply UA | |
| Operating voltage DC | |
| UA | 24 V DC -15% ... 10% |
| Current consumption | |
| IUA | max.375 mA |
| Safety outputs FO1A, FO1B | |
| Test pulses | max.1 ms |
| Test-pulse interval | min.100 ms |
| Type of output | Semiconductor outputs, p-switching, short circuit-proof |
| Output voltage | |
| UFO1A /UFO1B LOW | 0 ... 1 V DC |
| UFO1A /UFO1B HIGH | UB-2V ... UB V DC |
| Output current | |
| Per safety output FO1A / FO1B | 1 ... 200 mA |
| Monitoring outputs OD, OT, OL, OI | |
| Type of output | Semiconductor outputs, p-switching, short circuit-proof |
| Output voltage | UA-2V ... UA V DC |
| Output current | max.50 mA |
| Power supply UB | |
| Operating voltage DC | |
| UB | 24 V DC -15% ... 10% |
| Current consumption | |
| IUB | max.80 mA |
| Emergency stop | |
| Switching voltage | 5 ... 24 V |
| Switching current | 1 ... 100 mA |
| Breaking capacity | max.0,25 W |
| Power supply LED | 24 V DC |
| Solenoid control input IMP1, IMP2, IMM | |
| Test pulses | max.5 ms |
| Test-pulse interval | min.100 ms |
Controls and indicators
| Assignment diagram | L1 |
| Position 1 | |
| Version | Emergency stop |
| Slide-in label | |
| Special features | With auxiliary contact |
| Color | |
| Switching element | 2 pos. driven NC + 1NO |
| Position 2 | |
| Version | Illuminated push buttons |
| Slide-in label | |
| Special features | |
| Color | |
| Switching element | 1NO |
| Position 3 | |
| Version | Illuminated push buttons |
| Slide-in label | |
| Special features | |
| Color | |
| Switching element | 1NO |
Other
| Additional feature | Incl. cover set ID. No. 120344 |
| Product version number | V4.0.0 |
| Slide-in label | 2 pcs. without marking |
Reliability values according to EN ISO 13849-1
| Monitoring of guard locking and the safety guard position | |
| Category | 4 |
| Performance Level | PL e |
| PFHD | 3.7 x 10-9 |
| Emergency stop | |
| B10D | |
| Emergency stop | 0,13 x 106 |
| Mission time | 20 y |
