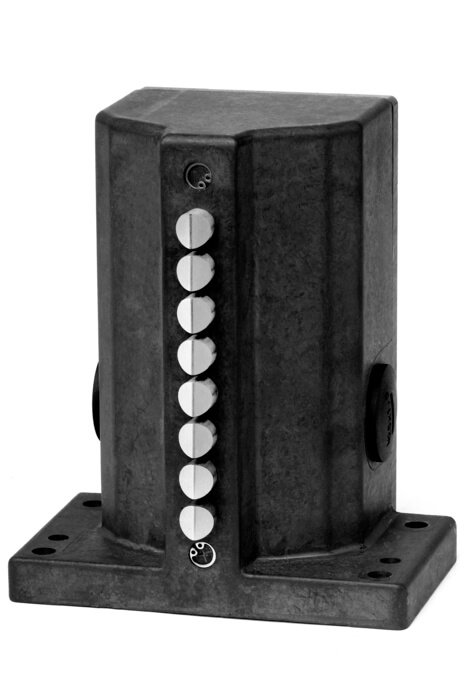

Euchner RGBF02D12-514-M 082336 12 mm Mechanical
- Piston aralığı 12 mm
- DIN 43697'ye göre dikey gövde
- IEC 60529'a göre IP67 koruma derecesi
Anahtarlama elemanı
ES 514 Snap-action anahtarlama kontağı 1 NC + 1 NO
Emniyet anahtarlama elemanlarının kullanımında, pozitif tahrikli hareketi sağlamak için köpek mesafesi korunmalıdır. Köpekler EN ISO 14119'a göre pozitif olarak monte edilmelidir, yani gevşemeye karşı perçinlenmeli, kaynaklanmalı veya başka bir şekilde sabitlenmelidir.
Approvals
Mechanical values and environment
Design | Upright, according to DIN 43697 |
Housing material | |
Housing | Die-cast aluminum, anodized |
Weight | |
Net | 0,85 kg |
Ambient temperature | -5 ... 80 °C |
Degree of protection | IP67 |
Mechanical life | 1 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Snap-action switching contact |
Plunger spacing | 12 mm |
Installation orientation | Any |
Number of switching elements | 2 |
Number of positively driven contacts | 2 |
Number of NO contacts | 2 |
Connection | |
4 x | M25 x 1.5 |
Approach speed | 0,01 ... 40 m/min |
Actuating element | Chisel plunger |
Actuating force | min.30 N |
Electrical connection ratings
Thermal rated current Ith | 10 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 2.5A 230V |
DC-13 | 6A 24V |
Short circuit protection according to IEC 60269-1 | 6A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 4 kV |
Switching current | |
Min. at DC 24V | min.5 mA |
Connection cross-section | 0,34 ... 1,5 mm² |
Reliability values according to EN ISO 13849-1
B10D | 2 x 106 |
