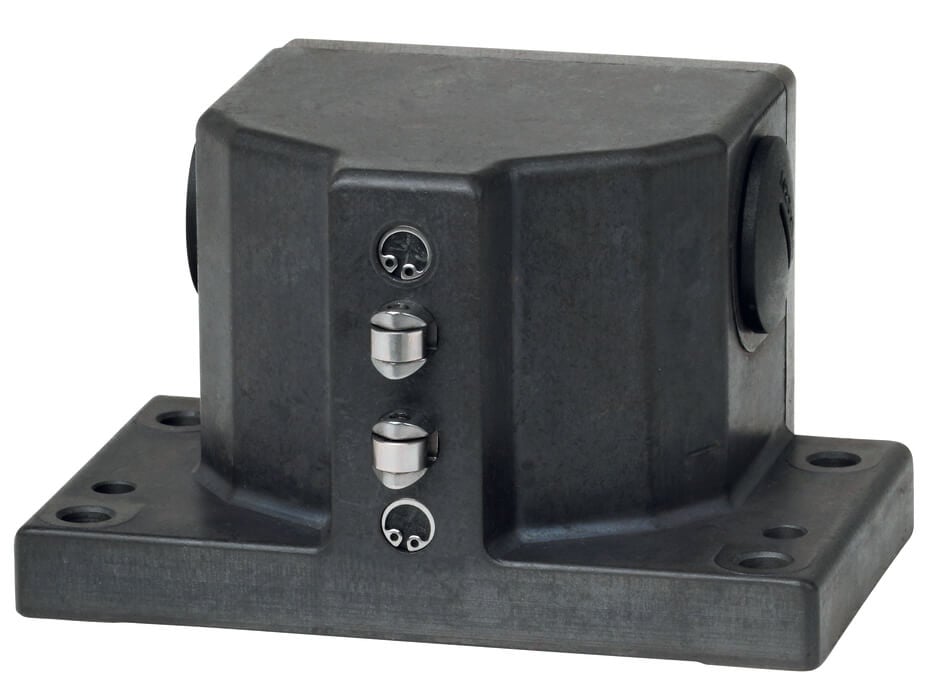

Euchner RGBF02R16-514-M 082340 16 mm Mechanical
Piston aralığı 16 mm
DIN 43697'ye göre dikey gövde
IEC 60529'a göre IP67 koruma derecesi
Anahtarlama elemanı
ES 514 Snap-action anahtarlama kontağı 1 NC + 1 NO
Emniyet anahtarlama elemanlarının kullanımında, pozitif tahrikli hareketi sağlamak için mangal/kenet mesafesi korunmalıdır. Mangallar/kenetler EN ISO 14119'a göre pozitif olarak monte edilmelidir, yani gevşemeye karşı perçinlenmeli, kaynaklanmalı veya başka bir şekilde sabitlenmelidir.
Approvals
Mechanical values and environment
Design | Upright, according to DIN 43697 |
Housing material | |
Housing | Die-cast aluminum, anodized |
Weight | |
Net | 0,85 kg |
Ambient temperature | -5 ... 80 °C |
Degree of protection | IP67 |
Mechanical life | 1 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Snap-action switching contact |
Plunger spacing | 16 mm |
Installation orientation | Any |
Number of switching elements | 2 |
Number of positively driven contacts | 2 |
Number of NO contacts | 2 |
Connection | |
4 x | M25 x 1.5 |
Approach speed | 0,01 ... 80 m/min |
Actuating element | |
Plain bearing | Roller plunger |
Actuating force | min.30 N |
Electrical connection ratings
Thermal rated current Ith | 10 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 2.5A 230V |
DC-13 | 6A 24V |
Short circuit protection according to IEC 60269-1 | 6A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 4 kV |
Switching current | |
Min. at DC 24V | min.5 mA |
Connection cross-section | 0,34 ... 1,5 mm² |
Reliability values according to EN ISO 13849-1
B10D | 2 x 106 |
