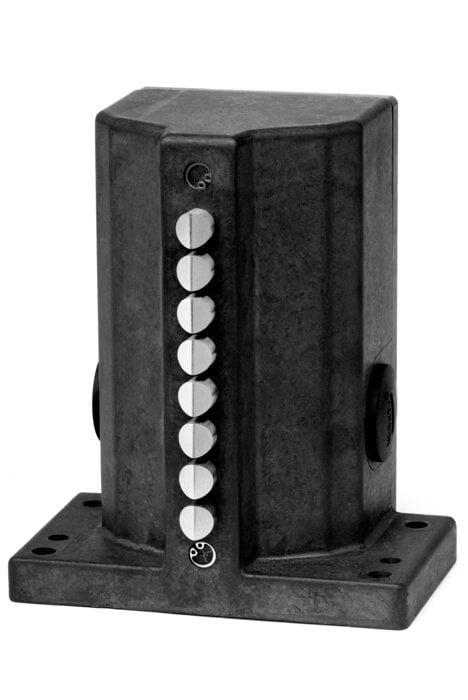

Euchner RGBF04D12-502LE060-M 082330 12 mm Mechanical
Piston aralığı 12 mm
DIN 43697'ye göre dikey gövde
IEC 60529'a göre IP67 koruma derecesi
LED fonksiyon göstergesi
Anahtarlama elemanı
ES 502 E Hızlı anahtarlama kontağı 1 NC + 1 NO
Emniyet anahtarlama elemanlarının kullanımında, pozitif tahrikli hareketi sağlamak için köpek mesafesi korunmalıdır. Köpekler EN 1088'e göre pozitif olarak monte edilmelidir, yani gevşemeye karşı perçinlenmeli, kaynaklanmalı veya başka bir şekilde sabitlenmelidir.
LED fonksiyon göstergesi
İşlev ekranı, aşağıdaki voltaj aralığı için mevcuttur (aksesuarlara bakın)
LE060 12 ... 60 V AC / DC
Approvals
Mechanical values and environment
Design | Upright, according to DIN 43697 |
Housing material | |
Housing | Die-cast aluminum, anodized |
Weight | |
Net | 1 kg |
Ambient temperature | -5 ... 80 °C |
Degree of protection | IP67 |
Mechanical life | 30 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Snap-action switching contact |
Plunger spacing | 12 mm |
Installation orientation | Any |
Number of switching elements | 4 |
Number of NC contacts | 4 |
Number of NO contacts | 4 |
Connection | |
4 x | M25 x 1.5 |
Approach speed | 0,01 ... 40 m/min |
Actuating element | Chisel plunger |
Actuating force | min.20 N |
Electrical connection ratings
Thermal rated current Ith | 8 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 6A 230V |
DC-13 | 6A 24V |
AC-12 | 8 A, 250 V |
Short circuit protection according to IEC 60269-1 | 8A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 2,5 kV |
Switching current | |
Min. at DC 12V | min.10 mA |
Connection cross-section | 0,34 ... 1,5 mm² |
Display module | |
AC/DC | 60 V 12 ... 60 V LED |
