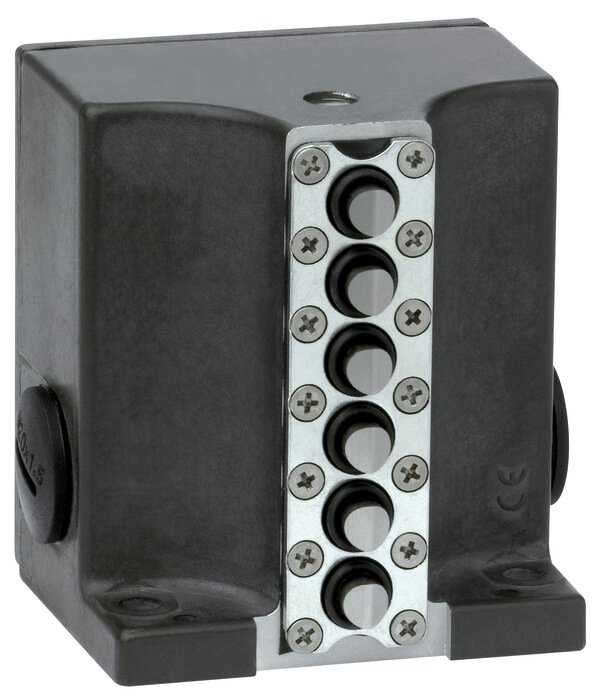

Euchner SN02R12-502AM-M 079289 12 mm Mechanical, Dış Diyaframlı
Dış diyaframlı
Piston aralığı 12 mm
Dik gövde, küçük flanş
IEC 60529'a göre IP67 koruma derecesi
Dış diyafram
Dış diyafram, piston kılavuzunu çok ince toz girişine (taşlama, döküm, cam vb. Toz) karşı korur ve pistonun sıkışmasını önler. Aynı zamanda, reçineli yağlayıcı soğutuculardan kaynaklanan piston yapışması bu dış diyafram versiyonu ile önlenebilir.
Anahtarlama elemanı
ES 502 E Hızlı anahtarlama kontağı 1 NC + 1 NO
Approvals
Mechanical values and environment
Design | Upright |
Housing material | |
Housing | Die-cast aluminum, anodized |
Weight | |
Net | 0,4 kg |
Ambient temperature | -5 ... 80 °C |
Degree of protection | IP67 |
Mechanical life | 30 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Snap-action switching contact |
Plunger spacing | 12 mm |
Installation orientation | Any |
Number of switching elements | 2 |
Number of NC contacts | 2 |
Number of NO contacts | 2 |
Connection | |
2 x | M20 x 1.5 |
Approach speed | 0,01 ... 50 m/min |
Actuating element | |
Plain bearing | Roller plunger |
Actuating force | min.20 N |
Electrical connection ratings
Thermal rated current Ith | 8 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 6A 230V |
DC-13 | 6A 24V |
AC-12 | 8 A, 250 V |
Short circuit protection according to IEC 60269-1 | 8A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 2,5 kV |
Switching current | |
Min. at DC 12V | min.10 mA |
Connection cross-section | 0,34 ... 1,5 mm² |
