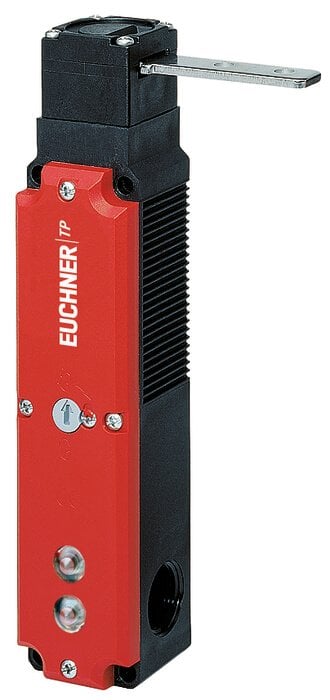

Euchner TP1-538A024L024M 093459 Emniyet Anahtarı

Figür

Yatay ve dikey

90 ° 'lik adımlarla ayarlanabilir

Yatay yaklaşma yönü için artırılmış aşırı hareket

Solenoid çalışma voltajı

AC / DC 24 V +% 10, -% 15

LED fonksiyon göstergesi

Aşağıdaki voltaj aralığı için bir işlev ekranı (2 LED, kırmızı ve yeşil) mevcuttur:

AC / DC 24 V +% 10, -% 15

Koruma kilitleme tipi

TP1 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın.

Anahtarlama elemanı

538 Yavaş hareketli anahtarlama kontağı 2 NK

Yardımcı sürüm

Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.



Approvals

Mechanical values and environment

Housing material
Housing	Reinforced thermoplastic
Weight
Net	0,5 kg
Ambient temperature	-20 ... 55 °C
Degree of protection	IP67
Mechanical life	1 x 106
Contact material	Silver alloy, gold flashed
Switching principle	Slow-action switching contact
Installation orientation	Any
Number of door position positively driven contacts	2
Connection
3 x	M20 x 1.5
Approach speed	max.20 m/min
Actuation frequency	max.1200 1/h
Guard locking principle	Closed-circuit current principle
Locking force Fmax	1300 N
Locking force FZh	1000 N
Retention force	10 N
Extraction force	20 N
Actuating force	10 N

Electrical connection ratings

Thermal rated current Ith	4 A
Utilization category acc. to EN 60947-5-1
AC-15	4A 230V
DC-13	4A 24V
Solenoid operating voltage
AC/DC	24 V -15% ... +10%
Short circuit protection according to IEC 60269-1	4A gG
Rated insulation voltage Ui	250 V
Rated impulse withstand voltage Uimp	2,5 kV
Switching voltage
Min. at 10mA	12 V
Switching current
Min. at 24V	1 mA
Connection rating	8 W
Solenoid duty cycle	100 %
Connection cross-section	0,34 ... 1,5 mm²
Display module
AC/DC	24 V -15% ... +10%

Reliability values according to EN ISO 13849-1

	Monitoring of guard locking and the safety guard position
B10D	3 x 106

---

In combination with Actuator BETAETIGER-P-GT

Mechanical values and environment

Overtravel A B C D E	2 mm
Overtravel K L M N	1,5 mm

---

In combination with Actuator BETAETIGER-P-GNT

Mechanical values and environment

Overtravel A B C D E

7 mm
