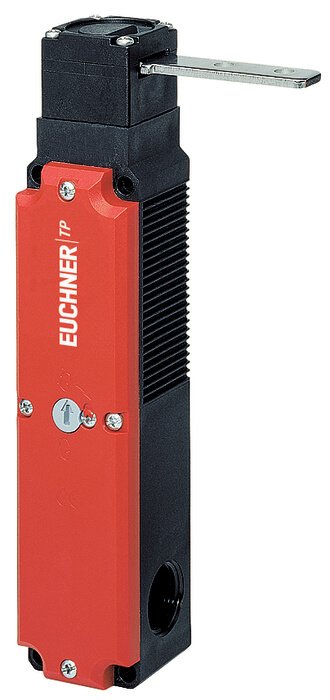

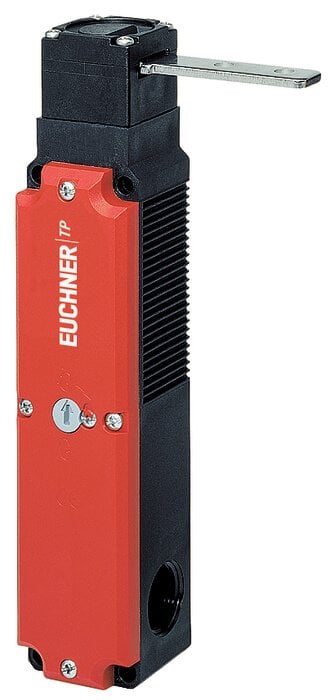

Euchner TP3-2131A024M 084142 Kapı İzleme Kontaklı Emniyet Şalteri
- Ön tarafta yardımcı serbest bırakma
- Kapı izleme kontağı ile
- Yatay aşırı hareket artışı
Yaklaşma yönü
Figure
Yatay ve dikey
90 ° 'lik adımlarla ayarlanabilir
Yatay yaklaşma yönü için artırılmış aşırı hareket
Solenoid çalışma voltajı
AC / DC 24 V +% 10, -% 15
Koruma kilitleme tipi
TP3 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Kapalı tutma solenoidine gerilim uygulayarak serbest bırakın.
Anahtarlama elemanı
2131 Yavaş hareketli anahtarlama kontağı 2 NC + 1 NO + 1 NC (kapı izleme kontağı)
Yardımcı sürüm
Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.
Approvals
Mechanical values and environment
Housing material | |
Housing | Reinforced thermoplastic |
Weight | |
Net | 0,5 kg |
Ambient temperature | -20 ... 55 °C |
Degree of protection | IP67 |
Mechanical life | 1 x 106 |
Contact material | Silver alloy, gold flashed |
Switching principle | Slow-action switching contact |
Installation orientation | Any |
Number of door position positively driven contacts | 2 |
Number of NC contacts | 1 |
Number of NO contacts | 1 |
Connection | |
3 x | M20 x 1.5 |
Approach speed | max.20 m/min |
Guard locking principle | Closed-circuit current principle |
Locking force Fmax | 1300 N |
Locking force FZh | 1000 N |
Retention force | 10 N |
Extraction force | 20 N |
Actuating force | 10 N |
Electrical connection ratings
Thermal rated current Ith | 4 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 4A 230V |
DC-13 | 4A 24V |
Solenoid operating voltage | |
AC/DC | 24 V -15% ... +10% |
Short circuit protection according to IEC 60269-1 | 4A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 2,5 kV |
Switching voltage | |
Min. at 10mA | 12 V |
Switching current | |
Min. at 24V | 1 mA |
Connection rating | 8 W |
Solenoid duty cycle | 100 % |
Connection cross-section | 0,34 ... 1,5 mm² |
Reliability values according to EN ISO 13849-1
Monitoring of guard locking and the safety guard position | |
B10D | 3 x 106 |
Control of the guard locking | |
Category | Depending on external control of guard locking |
Performance Level | Depending on external control of guard locking |
PFHD | Depending on external control of guard locking |
In combination with Actuator BETAETIGER-P-GNT
Mechanical values and environment
Overtravel A B C D E | 7 mm |
In combination with Actuator BETAETIGER-P-GT
Mechanical values and environment
Overtravel A B C D E | 2 mm |
Overtravel K L M N | 1,5 mm |
