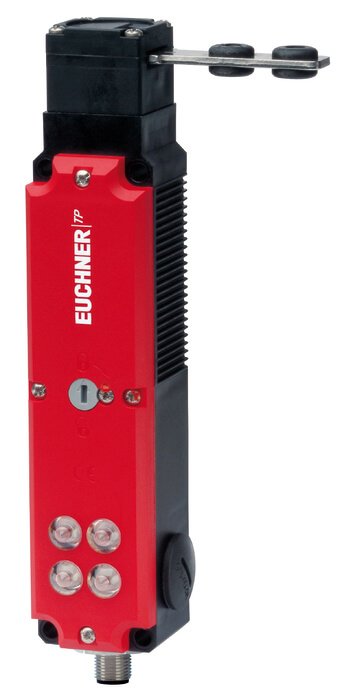

Euchner TP4-4121A024SEM4AS2 091676 Emniyet Anahtarı
0 - Yorum
Kategori
Marka
Stok Kodu
273119
Garanti Süresi
24 Ay
Fiyat
639,41 EUR + KDV
* 8.158,29 TL den başlayan taksitlerle!
29.924,60 TL
Euchner TP4-4121A024SEM4AS2 091676
Emniyet Anahtarı TP AS1, fiş konnektörü M12 (açık devre akımı prensibi)
Ön tarafta yardımcı serbest bırakma
Yatay aşırı hareket artışı
Koruma kilidi izleme olmadan isteğe bağlı
Koruma kilitleme türleri
TP3 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. AS-i çıkışı 0'ın kontrolü ile serbest bırakın.
TP4 Açık devre akımı prensibi, AS-i çıkış 0'ın kontrolü ile kapalı tutma. Yay kuvvetiyle serbest bırakın.
Kapalı tutma solenoidinin kontrolü
Kapalı tutma solenoidi, AS-Arayüz veri yolu biti D0 üzerinden kontrol sistemi tarafından kontrol edilir. Ek olarak 24V bağlantısı güvenli bir şekilde anahtarlanabilir.
AS Arayüzü girişleri, AS1 versiyonu
D0, D1 Kapı izleme kontağı SK
D2, D3 Solenoid izleme kontağı ÜK
AS Arayüzü girişleri, AS1 versiyonu
D0, D1 Kapı izleme kontağı SK 1
D2, D3 Kapı izleme kontağı SK 2
Değerlendirme, bir güvenlik monitörü aracılığıyla gerçekleştirilir.
AS Arayüzü çıkışları
D0 Kapalı tutma solenoidi
D1 Kırmızı LED
D2 Yeşil LED
LED fonksiyon göstergesi
Güç LED'i, veri yolundaki çalışma voltajını gösterir.
Arıza LED'i, AS-Arayüz veri yolunda bir arıza tespit edilip edilmediğini gösterir.
Yeşil ve kırmızı LED'ler, D1 ve D2 bitleri kullanılarak veri yolu aracılığıyla kontrol sisteminin gerektirdiği şekilde kontrol edilebilir.
Yardımcı sürüm
Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.
Approvals
Mechanical values and environment
| Housing material | |
| Housing | Reinforced thermoplastic |
| Weight | |
| Net | 0,5 kg |
| Ambient temperature | -20 ... 55 °C |
| Degree of protection | IP67 |
| Mechanical life | 1 x 106 |
| Contact material | Silver alloy, gold flashed |
| Switching principle | Slow-action switching contact |
| Installation orientation | Any |
| Number of door position positively driven contacts | |
| According to As-i Safety at Work | 2 |
| Connection | |
| 1 x | Plug connector M12 (4-pin) |
| Approach speed | max.20 m/min |
| Actuation frequency | max.1200 1/h |
| Guard locking principle | Open-circuit current principle |
| Retention force | 10 N |
| Extraction force | 20 N |
| Actuating force | 10 N |
Electrical connection ratings
| ASi voltage | 30 V 22,5 ... 31,6 V |
| ASi operating current | max.45 mA |
| ASi auxiliary voltage | |
| IEC 60742, PELV | 24 V -15% ... +10% |
| ASi auxiliary current | 300 mA |
| Solenoid duty cycle | 100 % |
| ASi slave type | |
| According to ASI specification 2.1 | EA code: 7 |
| ID code: B | |
| ASi data in | |
| According to As-i Safety at Work | D0, D1, D2, D3 |
| ASi data out | |
| Guard locking solenoid | D0 |
| LED red | D1 |
| LED green | D2 |
| ASi LED | |
| LED green | Power |
| LED red | Fault |
Reliability values according to EN ISO 13849-1
| B10D | 3 x 106 |
In combination with Actuator BETAETIGER-P-GNT
Mechanical values and environment
| Horizontal insertion depth | 28 mm |
| Horizontal overtravel (A B C D E) | 7 mm |
In combination with Actuator BETAETIGER-P-GT
Mechanical values and environment
| Horizontal insertion depth | 28 mm |
| Vertical insertion depth | 29,5 mm |
| Horizontal overtravel (A B C D E) | 2 mm |
| Vertical overtravel (K L M N) | 1,5 mm |
