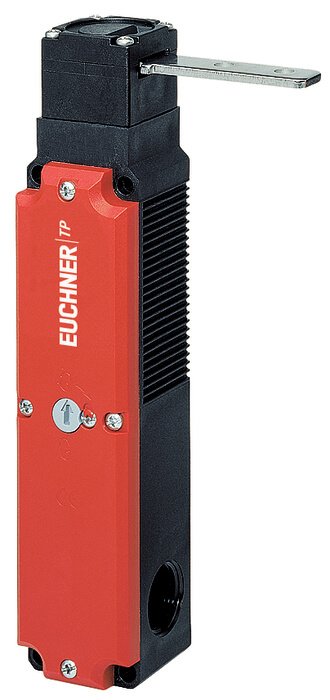

Euchner TP4-4121K024M 084263 Emniyet Anahtarı

0 - Yorum
Kategori
Marka
Stok Kodu
273200
Garanti Süresi
24 Ay
Fiyat
383,39 EUR + KDV
* 4.891,62 TL den başlayan taksitlerle!
17.942,47 TL
Euchner TP4-4121K024M 084263
Emniyet şalteri TP, kapı izleme kontaklı, artırılmış dikey hareket mesafesi

Ön tarafta yardımcı serbest bırakma
Kapı izleme kontağı ile
Yatay ve dikey yaklaşma yönü için artırılmış hareket mesafesi.


Yaklaşma Yönü

Figure

Figür
Yatay ve dikey
90 ° 'lik adımlarla ayarlanabilir
Yatay ve dikey yaklaşma yönü için artırılmış hareket mesafesi.

Solenoid çalışma voltajı
AC / DC 24 V +% 10, -% 15

Koruma kilitleme tipi
TP4 Açık devre akımı prensibi, kapalı tutma solenoidine gerilim uygulayarak kapalı tutma. Yay kuvvetiyle serbest bırakın.

Anahtarlama elemanı
4121 Yavaş hareketli anahtarlama kontağı 2 NC + 1 NC / 1 NO (kapı izleme kontağı)

Yardımcı sürüm
Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.

Approvals

Zulassung EACZulassung DGUVZulassung c_UL_us LISTEDZulassung CCC

Mechanical values and environment

Housing material
Housing Reinforced thermoplastic
Weight
Net 0,5 kg
Ambient temperature -20 ... 55 °C
Degree of protection IP67
Mechanical life 1 x 106
Contact material Silver alloy, gold flashed
Switching principle Slow-action switching contact
Installation orientation Any
Number of door position positively driven contacts 2
Number of NC contacts 1
Number of NO contacts 1
Connection
3 x M20 x 1.5
Approach speed max.20 m/min
Actuation frequency max.1200 1/h
Guard locking principle Open-circuit current principle
Locking force Fmax 1300 N
Locking force FZh 1000 N
Retention force 10 N
Extraction force 20 N
Actuating force 10 N

Electrical connection ratings

Thermal rated current Ith 4 A
Utilization category acc. to EN 60947-5-1
AC-15 4A 230V
DC-13 4A 24V
Solenoid operating voltage
AC/DC 24 V -15% ... +10%
Short circuit protection according to IEC 60269-1 4A gG
Rated insulation voltage Ui 250 V
Rated impulse withstand voltage Uimp 2,5 kV
Switching voltage
Min. at 10mA 12 V
Switching current
Min. at 24V 1 mA
Connection rating 8 W
Solenoid duty cycle 100 %
Connection cross-section 0,34 ... 1,5 mm²

Reliability values according to EN ISO 13849-1

Monitoring of guard locking and the safety guard position
B10D 3 x 106

In combination with Actuator BETAETIGER-P-GT

Mechanical values and environment

Overtravel A B C D E 2 mm
Overtravel K L M N 1,5 mm

In combination with Actuator BETAETIGER-P-GNT

Mechanical values and environment

Overtravel A B C D E 7 mm
Overtravel K L M N 7 mm
