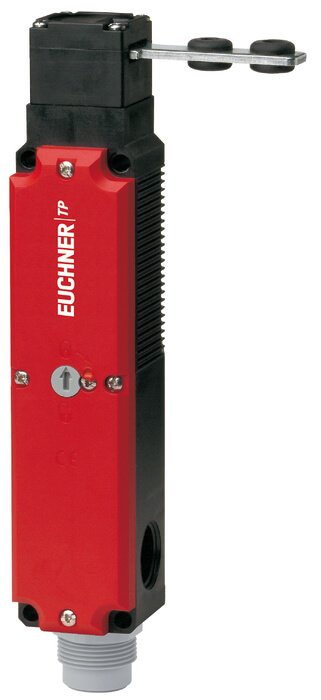

Euchner TP6-4120A024SR11 096204 Emniyet Anahtarı
Euchner

Euchner TP6-4120A024SR11 096204 Emniyet Anahtarı

0 - Yorum
Kategori
OTOMASYON
Marka
Euchner
Stok Kodu
273120
Garanti Süresi
24 Ay
Fiyat
563,24 EUR + KDV
* 7.186,37 TL den başlayan taksitlerle!
26.359,61 TL
Ürün Bilgisi
Yorumlar
Taksit Seçenekleri
Önerileriniz
Ürün Bilgisi
Euchner TP6-4120A024SR11 096204
Emniyet Anahtarı TP, SR11 fiş konnektörü, kapı kilidi açma talebi kontağı ile

Ön tarafta yardımcı kapatma özelliği
Kapı kilidi açma isteği kontağı ile
Yatay aşırı hareket artışı
Bağlantı fişi


Yaklaşma Yönü

Figure

Figür
Yatay ve dikey
90 ° 'lik adımlarla ayarlanabilir
Yatay yaklaşma yönü için artırılmış aşırı hareket

Solenoid çalışma voltajı
AC / DC 24 V +% 10, -% 15

Koruma kilitleme tipi
TP6 Açık devre akımı prensibi, kapalı tutma solenoidine gerilim uygulayarak kapalı tutma. Yay kuvvetiyle serbest bırakın.

Anahtarlama elemanı
4120 Yavaş hareketli anahtarlama kontağı 1 NC (kapı kilit açma talebi kontağı) + 1 NC + 1 NO (solenoid izleme kontağı)

Yardımcı kapatma özelliği
Çalıştırıldığında, pozitif olarak tahrik edilen kontaklar 21-22 açılır. Koruma kilitli kalır. Müdahaleyi önlemek için yardımcı kapatma özelliği mühürlenmelidir (örneğin sızdırmazlık cilasıyla).

Kapı kilidi açma isteği kişisi
Aktüatör kilitli durumdayken, koruyucu (6 mm aktüatör stroku) çekilerek pozitif tahrikli kontak 21-22 açılır. Bu, daha yüksek seviyeli PLC'ye bir sinyal iletir. Kontrol konseptine bağlı olarak, hala çalışan makine bileşenleri durduğunda koruma kilidi otomatik olarak açılabilir.

Approvals

Zulassung EAC

Mechanical values and environment

Housing material
Housing Reinforced thermoplastic
Weight
Net 0,5 kg
Ambient temperature -20 ... 55 °C
Degree of protection IP65
Mechanical life 0,5 x 106
Contact material Silver alloy, gold flashed
Switching principle Slow-action switching contact
Installation orientation Any
Number of door position positively driven contacts 2
Number of NO contacts 1
Connection
1 x Plug connector SR11
Approach speed max.20 m/min
Actuation frequency max.1200 1/h
Locking force Fmax 800 N
Locking force FZh 600 N
Retention force 10 N
Extraction force 20 N
Actuating force 10 N

Electrical connection ratings

Thermal rated current Ith 4 A
Utilization category acc. to EN 60947-5-1
AC-15 4A 50V
DC-13 4A 24V
Solenoid operating voltage
AC/DC 24 V -15% ... +10%
Short circuit protection according to IEC 60269-1 4A gG
Rated insulation voltage Ui 50 V
Rated impulse withstand voltage Uimp 1,5 kV
Switching voltage
Min. at 10mA 12 V
Switching current
Min. at 24V 1 mA
Connection rating 8 W
Solenoid duty cycle 100 %

Reliability values according to EN ISO 13849-1

Monitoring of guard locking and the safety guard position
B10D 3 x 106

In combination with Actuator BETAETIGER-P-GNT

Mechanical values and environment

Overtravel A B C D E 7 mm

In combination with Actuator BETAETIGER-P-GT

Mechanical values and environment

Overtravel A B C D E 2 mm
Overtravel K L M N 1,5 mm
Euchner TP6-4120A024SR11 096204
