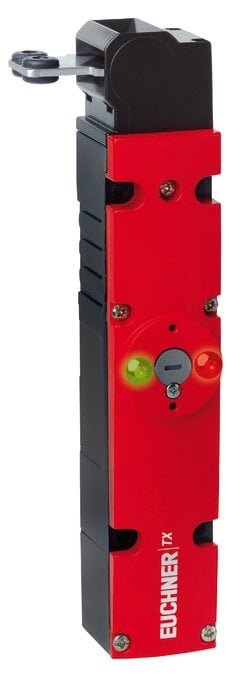

Euchner TX1C-A024RC18 082934 Emniyet Anahtarı

Figür

Yatay ve dikey

90 ° 'lik adımlarla ayarlanabilir

Solenoid çalışma voltajı

AC / DC 24 V +% 10, -% 15

LED fonksiyon göstergesi

Anahtarın bir işlev ekranı vardır (2 LED, kırmızı ve yeşil). LED voltajı, solenoid çalışma voltajı ile aynıdır.

Koruma kilitleme tipi

TX1 Kapalı devre akımı prensibi, yay kuvveti ile koruma kilidi. Solenoide voltaj uygulayarak serbest bırakın.

Anahtarlama elemanı

ETX C Yavaş hareketli anahtarlama kontağı 2 NC / 1 NO + 1 NO (kapı izleme kontağı)

Yardımcı sürüm

Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmayı önlemek için yardımcı açma kapamasının kapatılması gerekir (örneğin sızdırmazlık cilası ile).



Approvals

Mechanical values and environment

Housing material
Housing	Die-cast alloy, cathodically dipped
Weight
Net	0,8 kg
Ambient temperature	-20 ... 80 °C
Degree of protection	IP65
Mechanical life	1 x 106
Contact material	Silver alloy, gold flashed
Switching principle	Slow-action switching contact
Installation orientation	Any
Number of door position NO contacts	1
Number of guard lock monitoring positively driven contacts	2
Number of guard lock monitoring NO contacts	1
Connection
1 x	Plug connector RC18
Approach speed	max.20 m/min
Actuation frequency	max.1200 1/h
Guard locking principle	Closed-circuit current principle
Locking force Fmax	1700 N
Locking force FZh	1300 N
Retention force	20 N
Extraction force	35 N
Actuating force	35 N
Insertion depth	32 mm

Electrical connection ratings

Thermal rated current Ith	4 A
Utilization category acc. to EN 60947-5-1
AC-15	4A 24V
DC-13	4A 24V
Solenoid operating voltage
AC/DC	24 V -15% ... +10%
Short circuit protection according to IEC 60269-1	4A gG
Rated insulation voltage Ui	50 V
Rated impulse withstand voltage Uimp	1,5 kV
Switching voltage
Min. at 10mA	12 V
Switching current
Min. at 24V	1 mA
Connection rating	8 W
Solenoid duty cycle	100 %
LED indicator	Operating voltage corresponds to the solenoid voltage

Reliability values according to EN ISO 13849-1

	Control of the guard locking
Category	Depending on external control of guard locking
Performance Level	Depending on external control of guard locking
PFHD	Depending on external control of guard locking
	Monitoring of guard locking and the safety guard position
B10D	6 x 106

---

In combination with Actuator BETAETIGER-X-GNQ

Mechanical values and environment

Overtravel

8 mm

---

In combination with Actuator BETAETIGER-X-GQ

Mechanical values and environment

Overtravel

1 mm
