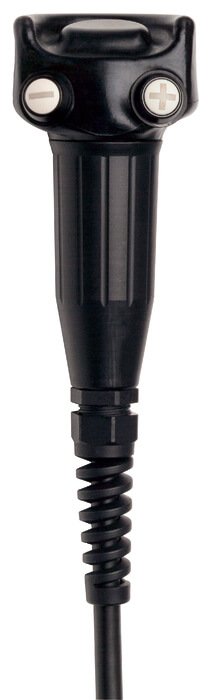

Euchner ZSB077040 Fiş Konnektörlü Kablo
ZSB, G1 muhafaza, 3 kademeli, +/- Butonlar, RC12 fiş konnektörlü kablo
Muhafaza G1
3 aşamalı işlev
Düz bağlantı kablosu, 5 m
Bağlantı fişi
2 düğme
Anahtarlama elemanı
2220 2 NO / NC
3 aşamalı işlev
Etkinleştirme işlevi yalnızca ikinci aşamada (orta konum, çalıştırma noktası) etkindir. Basma düğmesi serbest bırakılırsa veya daha fazla itilirse (panik işlevi), etkinleştirme kaldırılır (kablolamaya bağlı olarak, işlev sırasına bakın).
+ ve - düğmeleri
Bu düğmeler ayrı ayrı yapılandırılabilir. Örneğin, eksenleri pozitif veya negatif yönde hareket ettirmek için.
Approvals
Mechanical values and environment
Material | |
Housing | Plastic black |
Cap | Elastomer PAK arm, black |
Weight | |
Net | 1,5 kg |
Ambient temperature | -5 ... +50 °C |
Degree of protection | IP65 |
Mechanical life | |
Position 1-2-1 | 0,1 x 106 |
Position 1-2-3-1 | 0,1 x 106 |
Switching principle | Slow-action contact element |
Number of positively driven contacts | 2 |
Number of NO contacts | 2 |
Connection | Plug connector number of pins 12 |
Cable length | |
straight | 5 m |
Electrical connection ratings
Rated conditional short-circuit current | 100 A |
Utilization category acc. to EN 60947-5-1 | |
AC-15 | 2A 24V |
400mA 24V | |
DC-13 | 2A 24V |
100mA 24V | |
Short circuit protection according to IEC 60269-1 | |
at 24V | 2A gG |
Additional elements at 24V | 0.1A gG |
Rated insulation voltage Ui | 250 V |
Rated impulse withstand voltage Uimp | 0,8 kV |
Switching voltage | |
Min. at 10mA | min.12 V |
Switching current | |
Min. at 24 V | min.1 mA |
Degree of contamination (external, according to EN 60947-1) | |
Industry | 3 |
Connecting cable | 8x0.5mm² + 8x0.14mm² |
Controls and indicators
Control/indicator | |
Version | + button |
Slide-in label | |
Special features | |
Color | |
Switching element | |
Control/indicator | |
Version | - button |
Slide-in label | |
Special features | |
Color | |
Switching element |
Other
Additional feature | Direct connection TZ...C1803 |
Reliability values according to EN ISO 13849-1
Enabling switch | |
B10D | 0,5 x 106 |
